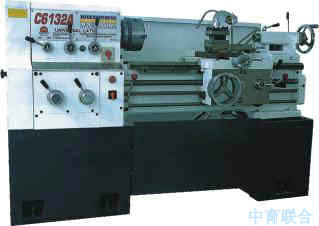

ZY-C6132A（C6232A）普通车床

一、概述
本系列车床用途广泛，主要用于各种回转体零件的外圆、内孔、端面、锥度、切槽及公制螺纹、模数螺纹、径节螺纹等的车削加工，此外还可以用来进行钻孔、铰孔、套料、扩孔、滚花、拉油槽等加工。适合于使用硬质合金刀具对各种黑色金属和有色金属进行强力高速切削。加工精度高（可达IT7级）、操纵方便、造型美观大方。根据中心距不同分500mm、750mm、1000mm、1250mm。C6132A及C6232A技术参数相同，仅外形有所区别。C6232A为马鞍车床，用户根据具体使用情况选择。

二、主要规格及参数

车 床 型 号			ZY-C6132A	ZY-C6232A
主机规格	中心高		175mm
	床身上最大回转直径		350mm
	最大工件长度		500mm	750mm
	刀架最大行程（纵向）		400mm	650mm
	刀架上最大工件回转直径		190mm
	马鞍槽内最大工件回转直径			520mm
	花盘前马鞍有效长度			200mm
	棒料直径		45mm
主 轴	通孔直径		46mm
	锥孔		MT6
	转速50Hz（60Hz）		25～1600r/min (30～2000r/min)正反各12种
刀 架	刀架横向最大行程		240mm
	小刀架最大行程		140mm
	纵向刻度值		0.5mm/格 　　　100mm/r
	横刀架刻度值		0.05mm/格 　     4mm/r
	小刀架刻度值		0.05mm/格 　　   3mm/r
	刀架回转角度范围		±45℃
	主轴中心线至刀具支承面距离		22mm
	刀杆截面尺寸（高*宽）		20mm*20mm
	纵向进给量		0.04～2.16 mm/r　　　　138种
	横向进给量		0.02～1.08 mm/r　　　　138种
	主轴中心线到方刀架侧面最大距离		205mm
尾 座	顶尖套内孔锥度		MT4
	顶尖套最大移动量		130mm
	横向最大移动量		±10mm
螺 纹	公制		0.45～20mm/r 　　　　30种
	英制		80～ n/1" 　　　　35种
	模数		0.25～10mm 　　　　　　25种
	径节		160～DP 　　　　　30种
电 机	主电机		YD132M-8/4 　B5　 TH　 3/4.5　 KW
	主电机转速50HZ（60HZ）		750/1500  r/min  (900/1800 r/min)
	冷却泵电机		AYB-20TH 　　 　0.115 KW
外形尺寸 长*宽*高	中心距	500mm	1700mm*900mm*1200mm
		750mm	1950mm*900mm*1200mm
		1000mm	2150mm*900mm*1200mm
		1250mm	2350mm*900mm*1200mm
净 重	中心距	500mm	1200kg
		750mm	1300kg
		1000mm	1400kg
		1250mm	1500kg
皮带	主传动三角皮带型号规格		A -1900 mm

注：C6232A最大工件长度为500mm、750mm和1000mm时，刀架最大行程（纵向）分别为360mm、610mm和860mm。

　
