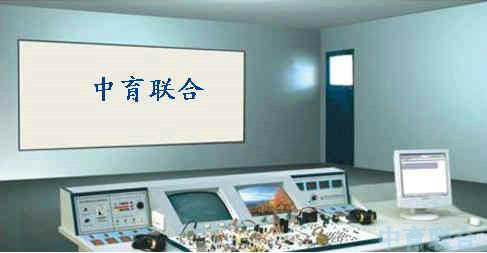

ZY-99KGA1家用电器实验室设备（DVD十二合一）

 一、概述 家电实验设备，吸收国内外先进教学仪器的优点，充分考虑实验室现状与发展，从性能和结构上进行了改进和创新，采用积木式结构，布局合理，使用方便，每个单元都可进行故障实验、测试、研究、分析，并且教师可自编自导实验，提高实验效果及学生动手能力。

二、技术指示
1、工作电源：AC220V±10%50Hz
2、外形尺寸：110高×80宽×160长cm
3、整机功率：＜0.5KVA
4、人身安全保护：输入电源隔离，浮地设计，设备具有电压漏电保护装置，短路保护。
三、功能
彩色电视机、电源采用光耦冷底板电源及AC输入输出保护功能。
1、彩色信号发生器：彩色信号发生器具有16种测试功能，即16种标准测试信号是来判答电视机的行、场线性是否正常，彩度、亮度、公共通道正常与否。
2、TA东芝二片彩色电视机：具有绿色字符显示自动选台，自动存台，全自动遥控接收，PAL制等功能。电脑集成M50436，中段TA7680，解码TA7698，伴音AN5655，场扫描AN5512，波段转换LA7910。
3、黑白电视机：图像中频38MH2，伴音中频6.5MH2，TA7611，伴音TA7176，场扫描UPC1031，具有U高频头，V高频头所有波段。
4、收音机具有调频调幅功能，集成采用XC1191，功效采用LA4440，LA4440具有过压过流过热保护。
5、DVD机：DVD机兼容DVCD、SVCD、MP3、VCD等功能。
6、UPC黑白电视机：中级UPC1366，伴音UPC1353，场扫描UPC1031。
7、分立黑白电视机：中放、视放、行扫描及伴音中放采用分立元件。
8、数码卡拉OK具有混响高低音，左右声道调节功能，混响采用BA5096。
9、录音机具有录放功能，中放采用LA3220、功放采用LA4440。
10、I2C总线控制单片彩色电视机，是当今世界最先进的数字控制技术，开机关机为拉幕式，各种控制功能、调试、实验、维修都是通过遥控器进入工厂状态实验，（如行幅、场幅、场线性、RGB三基色，AGC、AFC、设置AV1、AV2十字线等）都是利用遥控器进行实验。主要集成LA76810、LC863328。
11、音响功率放大器，具有5.1声道放大功能及带杨声器保护电路，数码卡拉OK，具有前置放电路及卡拉OK混响电路。
12、环绕声大功率音箱系统，由全透明音箱及左右声道杨声器组成。
a、计算机可监控每个学生台考试成功与失败。
四、实验台主要配置
1、交流输入电表1只，交流电源经隔离变压输出电压表1只，行电压指示表1只，行电流表1只。
2、漏电开关1只，电源输入输出保险各1只，四连插板1只，安全隔离变压器1只，电压调节开关1只。
3、彩色信号发生即信号源1台。
4、14寸黑白显示器1台，14寸彩色显示器1台，内置彩色黑白高压包各1只，内置3W杨声器3只。
5、黑白、彩电：收录音与实验台连接插座共6只。
6、北京精益FM-500型指针万用表1台。
7、铝塑板34cm×117cm 1块。
五、（十二合一）功能与实验（机种配置）
能完成下列机型的所有实验：
1、数码卡接OK、立体声功放。
2、全自动遥控彩色电视机（东芝二片）
3、TA集成黑白电视机
4、调频调幅收音机
5、录音机
6、彩色信号发生器
7、DVD机（杜比AC-3解码）
8、UPC黑白电视机
9、分立黑白电视机
10、三洋单片彩电（I2C总线控制）
11、5.1声道杜比功放
12、大功率音箱
六、（十二合一）全透明单元板配置
1、1号板：收录机
●交流偏振荡电路单元
●调频调幅收音机电路单元
●录音放音音频放大电路单元
●录音机机芯电路单元
2、2号板：黑白电视机
●电源变压器电路单元
●整流滤渡电路单元
●黑白稳压电源电路单元
●立体声功率放大电路单元
3、3号板：黑白电视机
●场输出电路单元
●行输出电路单元
●同步分离行振荡电路单元
●视频放大电路单元
4、4号板：黑白电视机
●UPC黑白伴音功放电路单元
●UPC黑白中放电路单元
5、5号板：黑白电视机
●TA黑白伴音电路单元
●TA黑白伴音入大电路单元
●TA黑白中放电路单元
6、6号板：黑白电视机
●分立黑白电视机中频放大电路单元
●分立黑白伴音鉴频电路单元
7、DVD机（杜比AC-3解码）
8、DVD电源显示接收、安键电路单元
9、数码卡拉OK电路单元
10、彩色电视机行输出一块电路单元
11、彩色电视机场输出一块电路单元
12、彩色电视机视放一块电路单元
13、彩色电视机高频头中放遥控电路单元
14、彩色电视机解码亮度放大电路一块单元
15、彩色电视机开关电源电路一块单元
16、I2C总线控制高频头遥控电路一块单元
17、I2C总线控制中放解码亮度电路一块单元
18、I2C总线控制输出电路一块单元
19、I2C总线控制视放电路一块单元
20、5.1声道功率放大器，扬声器保护电路单元

ZY-99KGA1家用电器实验室设备（DVD十三合一）

ZY-99KGA1智能型家庭视听影院综合实验室设备（第七代）是在家庭视听影院综合实验室设备的基础上进行了外形地改造，再辅以功能强大的多媒体教学软件，不仅在硬件结构上更加合理，紧凑、美观，使实验室整体视野明显开阔。而且在软件的支持下，使家用电器教学向智能化、高层次迈进。

●显著特点:
1、所配软件可通过人机对话进行故障模拟、 故障分析、资料查询等操作。若再配上投影仪等辅助多媒体设施，进行电化教学，效果会更加理想。
2、黑白、彩色显管采用卧式安装结构，不仅降低了实验台的高度，而且避免了光线直射学生的眼睛，从而保护学生的视力。
3、显示仪表全部采用数字式，读取数据直观、准确。
4、彩电采用I2C总线控制。
● 主要技术参数:
工作电源：AC220V±10% 50Hz
环境温度：-5℃～40℃
相对湿度：≤85%（25℃）
整机功耗：＜200W
外形尺寸：1600mm×850mm×960mm

●考核系统
1、计算机可以监控1-126台家用电器智能考核台
2、已设置30多个故障点。（可扩展到65个故障点）
3、具有发卷功能
4、具有收卷功能
5、试卷清零
6、自动检测各家用电器考核台的通讯联机情况
7、可以生成学生个人成绩单
8、可以对学生考核情况进行统计
9、设有进入系统密码
10、具有打印功能

●实验台主要组件配置
1、彩色、黑白电视信号发生器（可方便地直接选择测试信号）
2、全隔离调压器（内置式）
3、彩色、黑白14吋显像管（彩管为西安彩虹新管）
4、便携式500型万用表
5、内置式5.1声道扬声器
6、电压电流指示表
7、电源空气开关、带短路和漏电保护
8、隔离电源输出插座
9、有线电视信号输出结构
10、立体声耳机插座及耳机
11、直流电源发生器有多种输出电压供选用：
①：-30V ②：+5V ③：+12 V
④：+30V ⑤：+45V ⑥：+114V
⑦：+180V

●实验单元板配置
1、I2C彩电总线控制遥控；
2、I2C彩电微处理电路实验板；
3、I2C彩电单片主控及音视频处理实验板；
4、I2C行场扫描实验板；
5、I2C彩电开关电源实验线路板；
6、遥控键和红外发射实验线路板；
7、彩色电视机遥控实验线路板；
8、彩电高频调谐中放伴音实验线路板；
9、彩电解码、亮度、视频放大实验线路板；
10、彩电行场扫描实验线路板；
11、开关稳压电源实验线路板；
12、TA 黑白电视机高频头、中放、伴音和视放实验线路板；
13、TA 黑白电视机行场扫描实验线路板；
14、黑白电视机稳压电源实验线路板；
15、录音、放音、功率放大实验线路板；
16、调频、调幅超外差式立体声收音机实验线路板；
17、UPC 黑白电视机高频头中放伴音视放实验线路板；
18、UPC 黑白电视机行场扫描实验线路板；
19、分立黑白电视机中放电路单元板；
20、分立黑白电视机场扫描行扫描实验线路板；
21、分立黑白电视机伴音鉴频、末级视放、伴音功放实验线路板
22、DVD 开关稳压电源实验线路板；
23、DVD 机芯及伺服电路实验线路板；
24、DVD 电脑控制、显示及遥控电路实验线路板；
25、卡拉OK及混响实验线路板；
26、AC-3、DTS双解码及2-5.1声道3D环绕声实验线路板；
27、功放前置放大及显示电路实验线路板；
28、功放电源及功率放大电路实验线路板。

●实验机种配置（DVD十三合一）
1、彩色三洋单片电视机；（I2C智能总线控制，带AV/TV转换和重低音）；
2、彩色东芝两片电视机；
3、DVD视盘机（兼容超级VCD/CVD/SVCD/DVCD/MP3/CD等）
4、音响功率放大器（带数码混响及动态荧光显示）；
5、AC-3、DTS双解码及5.1声道环绕声功率放大器；
6、多功能信号源；
7、黑白东芝两片集成电路电视机；
8、黑白UPC三片集成电路电视机；
9、黑白分立元件电视机；
10、调频、调幅超外差式立体声收音机；
11、双声道立体声录放机；
12、教师多媒体实验演示软件；
13、考试、考核系统。

ZY-99KGA1家用电器实验室设备（DVD十四合一）

产品特点：系列智能视听家用电器多功能实验室设备，是当今世界最先进的数字控制技术实验室设备，大规模的TV信号处理集成电路组成了当今电视机市场的主流产品，详细介绍调试方法和检修数据，使学生讯速掌握实验中的技巧，精辟分析电路使学生成为识图高手，整套设备功能先进造型美观演示方便。教师台如配上电脑、投影机、展示屏或背投大屏幕彩电、教学软件即可进行电化教学。

显著特点：

1、可配软件可通过人机对话进行故障模拟、故障分析、资料查询等操作。若再配上投影仪等辅助多媒体设施，进行电化教学，效果会更加理想。
2、黑白、彩色显管采用卧式安装结构，不仅降低了实验台的高度，而且避免了光线直射学生的眼睛，从而保护学生的视力。
3、显示仪表全部采用数字式，读取数据直观、准确。
4、彩电采用I2C总线控制。
主要技术参数
工作电源：AC220V±10% 50HZ
环境温度：-5℃～40℃
相对湿度：≤85%（25℃）
整机功耗：＜200W
外形尺寸：1600 mm850mm960 mm
实验项目及配置：
(十四合一)功能与实验(机种配置)
(可完成以下机型原理的全部实验)
1、数码卡接OK、立体声功放
2、全自动遥控彩色电视机(东芝二片)
3、TA集成黑白电视机
4、调频调幅收音机
5、录音机
6、彩色信号发生器
7、VCD视盘机/DVD
8、UPC黑白电视机
9、分立黑白电视机
10、三洋单片彩电(I2C总线控制)
11、5.1声道环绕功率放大器
12、大功率音箱
13、直流稳压电源
14、教学软件
(十四合一)全透明单元板配置：
1、1号板：收录机，交流偏振荡电路单元，调频调幅收音机电路单元，录音放音音频放大电路单元，录音机机芯电路单元。
2、2号板：黑白电视机，电源变压器电路单元，整流滤波电路单元，黑白稳压电源电路单元，立体声功率放大电路单元
3、3号板：黑白电视机，场输出电路单元，行输出电路单元，同步分离行振荡电路单元，视频放大电路单元
4、4号板：黑白电视机，UPC黑白伴音功放电路单元，UPC黑白中放电路单元
5、5号板：黑白电视机，TA黑白伴音电路单元，TA黑白伴入大电路单元，TA黑白中放电路单元
6、6号板：黑白电视机，分立黑白电视机中频放大电路单元，分立黑白伴音鉴频电路单元
7、7号板：VCD视盘机，VCD电源视频射频电路单元，VCD接收电路单元，VCD显示驱动按键电路单元
8、VCD机忒、解压电路单元
9、数码卡拉OK电路单元
10、彩色电视机行输出一块电路单元
11、彩色电视机场输出一块电路单元
12、彩色电视机视放一块电路单元
13、彩色电视机高频头中放遥控电路单元
14、彩色电视机解码亮度放大电路一块单元
15、彩色电视机开关电源电路一块单元
16、I2C总线控制高频头遥控电路一块单元
17、I2C总线控制中放解码器亮度电路一块单元
18、I2C总线控制输出电路一块单元
19、I2C总线控制视放电路一块单元
20、5.1声道功率放大器，扬声器保护电路单元
