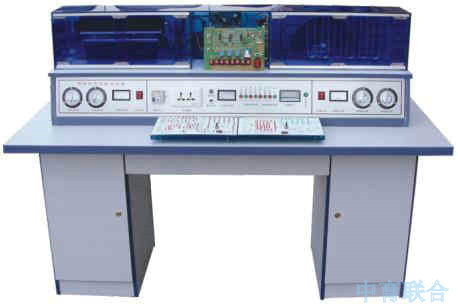

ZY-2002A7型变频空调制冷制热综合实验设备（第七代）
第七代制冷制热实验室设备采用了变频技术，教师台配备故障演示软件、巡回检测数码温度显示系统，可以很直观地观察制冷及制热系统中各关键点的温度。
一、显著特点：
1、线路绝对仿真。(与市场上的变频空调的总体结构、性能完全一样)
2、多点温度采集、巡回检测、数码显示。
1)、空调器采用尖端纯直流变频技术节省能源，利于教学。
2)、整体设计合理、紧凑，使实验室视野更加开阔。
3、软、硬件相结合，增加实验项目。
4、纯软件模拟仿真制冷、制热全过程。教师演示控制台(带故障演示软件)
二、空调冰箱系统流程实习项目：
1、普通单门电冰箱系统流程
2、双门直冷式电冰箱制冷系统流程
3、双门间冷式电冰箱制冷系统流程
4、单门直冷式电冰箱制冷系统流程
5、单门间冷式电冰箱制冷系统流程
6、热敏电阻温控器系统流程
7、GR204EIC温控器系统流程
8、分体式热泵型空调器系统流程
9、分体式热泵型空调器电控系统流程
10、窗式电泵型空调器系统流程
11、风冷柜式空调器电控系统流程
12、电冰箱动态演示系统
13、分体式热泵型空调器动态演示系统
14、电冰箱模拟演示系统（硬件）
15、变频空调模拟演示系统（硬件）
五、主要技术参数
工作电源：AC220V±5%（单相） 整机功耗：＜1KW
额定功率：50HZ 外形尺寸：1600 mm800mm1170mm
适用电压范围：160V～253V 压缩机功率：
最大遥控距离/角度范围：8m/80 空调：1ph 冰箱：1/10ph
噪音：内37～44dB 外55dB 制冷机类型：
环境温度：-5℃～40℃ 空调：R22 冰箱：R12
相对温度：≤85%（25℃） 空调工作方式：直流变频
三、电冰箱故障设置方法
|
编号 |
故障名称 |
故障设置方法 |
|
1 |
漏氟 |
从截止阀Ⅰ充气口放气 |
|
2 |
毛细管堵塞 |
关截止阀Ⅱ，全关即全堵，半关即半堵 |
|
3 |
氟太多 |
从截止阀Ⅰ充气口加氟至 1.25倍电流 |
|
4 |
压缩机吸气口堵塞 |
用坏的过载保护器代替好的 |
|
5 |
压缩机启动电容故障 |
用不匹配的或坏的电容换掉好的 |
|
6 |
不停机 |
故障代码 C |
|
7 |
不停机 |
故障代码 D |
|
8 |
灯不亮 |
故障代码 E |
四、空调器故障设置方法
|
编号 |
故障名称 |
故障设置方法 |
|
1 |
漏氟 |
从截止阀Ⅰ充气口放气 |
|
2 |
毛细管堵塞 |
关截止阀Ⅱ，全关即全堵，半关即半堵 |
|
3 |
氟太多 |
从截止阀Ⅰ充气口加氟至 1.25倍电流 |
|
4 |
压缩机吸气口堵塞 |
关截止阀Ⅰ，全关即全堵，半关即半堵 |
|
5 |
冷凝器脏堵塞 |
用一玻璃板封住冷凝器进风表面 |
|
6 |
蒸发器脏堵塞 |
用一玻璃板封住蒸发器进风表面 |
|
7 |
压缩机过载保护器 |
故障代码 BK |
|
8 |
压缩机启动电容器 |
故障代码 BM |
|
9 |
不制热 |
故障代码 BL |
|
10 |
室外风面不转 |
故障代码 BO |
|
11 |
室内风机不转 |
故障代码 BN |
|
12 |
温控不灵 |
故障代码 BS |
|
13 |
遥控接收头损坏 |
故障代码 BP |
|
14 |
整流电源电路故障 |
故障代码 BF |
|
15 |
制冷系统故障 |
把盘管处温度传感器移开 |
|
16 |
风门不动作 |
故障代码 BY |
|
17 |
温控控头损坏 |
故障代码 BR |
|
18 |
+5V电源故障 |
故障代码 BG |
|
19 |
+12V电源故障 |
故障代码 BV |
|
20 |
遥控器损坏 |
故障代码 BU |
|
