ZY-3000系列电子汽车倒桩仪

本倒桩仪是根据我国机动车驾驶员考试办法的规定来研制的新技术产品。
一、作用:准确评判倒桩成绩,即能用于考试,又能用于训练。
二、优点: 规范,它“一视同仁”、科学、公正、准确、可靠性高
三、组成:
1.监控计算机 2.无线发身接收机
3.数据采集板 4.数据采集装置

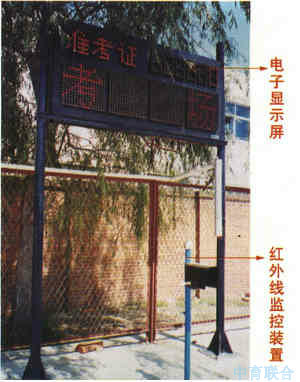

5.桩位装置,包括线外监控、吊杆、吊杆龙门架
6.电子显示屏 7.打印机 8.语音提示

功能说明:

1 、对以下各类驾驶错误均能准确及时通过计算机、无线发射接收机、打印机、自动熄火、电子显示屏和语音提示反映出来,判为不及格。

1 )、碰擦桩杆(吊杆);

2 )、车身压越线;

3 )、移库不入;

4 )、不按规定路线、顺序行驶;

5 )、中途停车两次;

6 )、熄火。

对无以上驾驶错误判为 “ 及格 ” ,打印机在准考证成绩栏中打印出成绩。

2 、监控计算机能将考试学员的姓名、准考证号码、考试时间、考试成绩等资料自动存入电脑中,便于车管驾考部的查询、调取。

3 、可以由上微机控制吊杆的自由移动,以适应大中小任意两类的组合考试车辆的考试。

4 、上微机系统可以实时的跟踪到考车的运动位置,描述出考车的运动轨迹。

















六、配置表:
汽车驾驶员电子倒桩仪

序号

配置部件名称

数量

1

主计算机(PIII

1

2

佳能BCJ-1000型彩色喷墨打印机

1

3

进口超亮LED像管显示屏尺寸(164x77cm)
显示四个汉字 每个尺寸(36x36cm)
显示六个数字 每个尺寸(18x12cm)

1

4

龙六架 9.5mx3.5m

2

5

吊杆(内含磁信号器件)

6

6

红外线发射装置 (进口)

6

7

红外线接收装置 (进口)

6

8

无线接收监控主机(A机) (进口)

1

9

车载动态无线发射机(B) (进口)

1

10

汽车动态信息采集装置

1

11

大车气刹自动刹车系统

1

12

对话机

1

















序号

型号

产品名称

1

YW-300B

()车型,具有违规自动刹车功能

2

YW-300C

小车型,具有违规自动熄火功能

3

YW-300A

大客车型,具有违规自动刹车功能

4

YW-300BC

()车和小车套库型

5

YW-300AC

大客车和小车套库型

6

YW-300AB

大货车和大客车套库型

7

YW-300ABC

大客\大货\小客三套库型

8

YW-300T

大客\大货\小客视频监控自动变库套

9

YW-300TA

视频监控固定库套

10

YW-300-自选型

(客户自选,订车型)按各种车型生产

桩考主要设备与功能

1.1桩考系统概述

该系统是一个计算机控制的综合性系统,它采用先进的电子传感、非电量采集、计算机数据处理等技术。使用公安部统一规范的数据库,能够科学、规范、有序地自动完成机动车驾驶员场地考试全过程,能够精确记录、判断考生操纵驾驶机动车的真实能力,能够精确记录、判断考生在考试过程中观察、判断、预防、应变及综合控制机动车的实际水准及对交通法令法规的熟悉程度。真正体现了公平、公正、公开的原则,确保了考试质量。

1.用于正式考试:完全遵从《机动车驾驶人桩考系统》国家标准(GAT554-2008)及公安部91号令设计;

2.用于模拟考试,电子倒桩学习,练习:按照正式考试模式,进行考前训练,显示考试路线图、考试成绩,但不存储打印.不破坏预先录入的学员信息;

1.2系统组成

1.2.1采用先进的视频图像实时处理技术

监控考试全过程,实现行车路线、中停、考试全过程的计算机自动判别,实时显示考车的路线轨迹,并在报表中打印出真实的行车路线轨迹图;

1.2.2不需要改装车辆,实时描绘考车运动轨迹

对考试过程可进行全程跟踪录像。如对判断有异议可调出录像进行核查;

1.2.3采用视频跟踪和红外线变化判断,操作方便

该系统采用了视频跟踪和红外线的变化情况来判断考车在考场中运行状态,无需改动车辆,也无需每辆考车配备专用设备,任何同种车型的车辆都可进入考场考试,特别适用驾校考前电子桩训练;

1.2.4技术先进。

运用最先进的数据采集技术,远程采集,控制计算机可以远离考场,无需在考场附近加盖操作控制室,可以利用驾校已有的办公室(可远离场地 500)。也可根据用户要求采用全网络控制,即运用网络接口数据采集模块,网络接口摄像设备,无线音响,网络接口LED电子灯牌,设置好IP地址,并入驾校局域网内,驾校任何地方的计算机装入驾考软件,都可进行考试(也可采用无线网络设备进行控制)。

1.2.5系统可靠、故障率极低.

该系统采用进口芯片对射远红外传感器(对射距离 60m),对于车身出线的判断红外线检测设备稳定可靠,抗干扰性强,不受外界温度条件、中小阵雨,中小雪,雾(能见度〈 100〉,8级以下风力,考车尾气等因素的干扰可以正常进行考试且无误判;

1.2.6库位桩杆耐受外力冲击

不锈蚀、不易弯曲,可抗8级以下风力,桩杆内的振动传感器反应灵敏,碰擦撞杆后能迅速判定,并且能自动回位。不产生误判现象;

1.2.7场地布线

场地采用综合布线系统,能满足场地内语音、数据、图像、监控等系统中信号传输的要求。

1.2.8库型构造

考试库型的外型框架尺寸满足公安部令第91号中所规定的考试车辆要求所需。考库安装牢固、结构稳定,不受任何外界因素干扰。

1.2.9公共信息广播

具备公共信息广播功能,为考场提供信息发布,考试判定语音广播,紧急广播及背景音乐播放。

1.2.10显示、打印功能

桩考系统在计算机显示器上显示考生信息、考试场地全景,以不同颜色显示考车实时路线轨迹、设备状态、考试信息提示等。可根据需要打印有关内容,学习驾驶员考试合格后,能单独打印"桩考成绩单"、真实考试路线轨迹图和"桩考成绩一览表"等。

1.2.11现场监控功能。

系统具有录像和监控的功能,能对整个考试全过程实时录像(录像结果可自动设置保存天数,)并可在任何时候对保存的录像回放。视频实时监控录像回放功能。

1.2.12硬件故障自动诊断.

为了在考试中避免硬件故障影响考试,每次开考前系统自动检测电子桩中的所有传感器状态,及时排除故障。

1.3设备配置及功能说明

1.3.1系统管理软件功能

1.桩考系统管理软件界面简洁,操作使用方便;

2.具备有考生信息登录、约考、补考交费、考官分配、考车分配、实时监控、学员成绩入库、查询、统计、打印、自动备份等功能;

3.与科目二场内路考仪系统实时连接,实现科目二桩考与科目二路考的连续不间断考试(前提是接口由用户提供,与公安系统联网需另加联网费用);

4.具备与车管所全国统一版机动车驾驶证管理系统联网的规范接口,随时可实现与驾驶证管理系统实时联网,自动下载考生约考信息,实时回传考试成绩;

5.管理软件易维护,如发生故障,具有数据保护和恢复功能。

1.3.2技术指标

电源       AC220V±10%、50HZ

消耗功率  小于300W

环境温度  20℃~ 40

相对湿度  小于80

连续运行时间 12小时

系统错误反应时间: 400ms

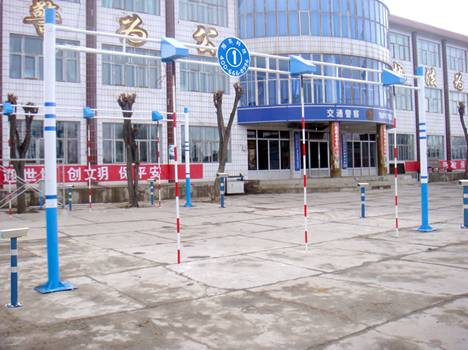

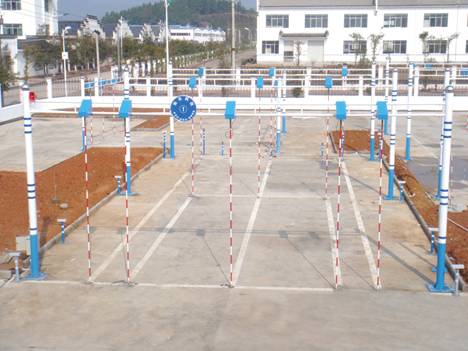

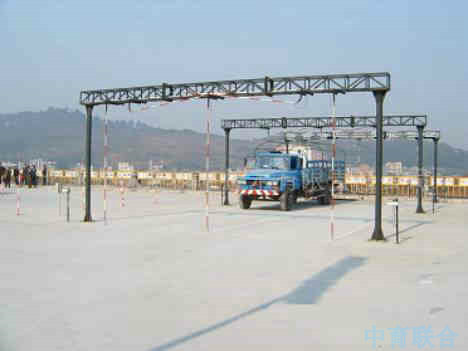

13.5桩考系统附图
