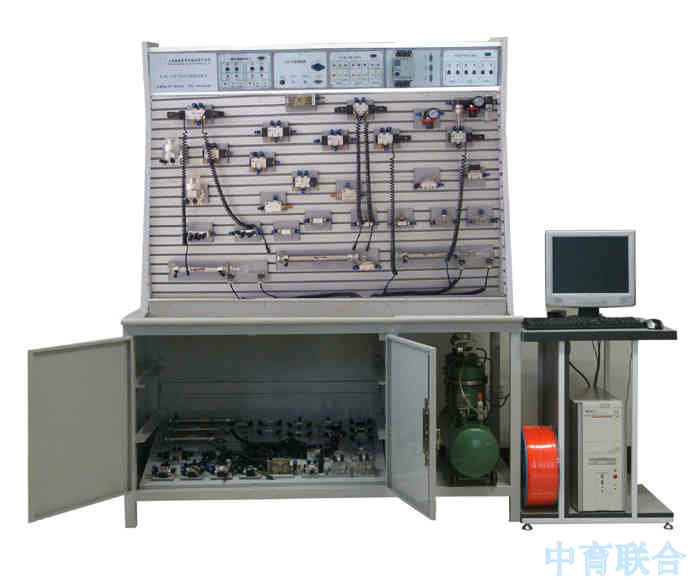

ZY-C气动PLC控制实验实训设备

该系统适应于大中专院校、技校、职业学校中的机械工程、机电一体化、自动化专业开设《液压与气压传动》、《气动控制技术》、《 PLC可编程序控制器原理及应用》等相关课程的教学实验,同时也可作为机、电、气一体化的综合实验台。学生通过实际操作实验及课程设计,可以准确、形象、深入地了解、掌握气动元件的结构、气动回路的控制原理及设计方法等。以及掌握PLC可编程序控制器的功能,控制原理及编程技巧等。

一、概述
气动PLC控制实验台是根据《液压与气压传动》、《气动控制技术》等通用教材内容要求,参考广大师生的建议,精心设计而成。该系统除了可以进行常规的气动基本控制回路实验外,还可进行模拟气动控制技术应用实验、气动技术课程设计,以及可编程序控制器 (PLC)学习及其基本应用实验等,是机电完美结合的典型实验设备。

二、基本结构及技术参数:
实验系统采用"二合一"双面结构,即一张实验桌可供两组四位学生分别进行气动实验。优化共享资源,提高产品的性能价格比。整体结构简单,实用性强。ZY-C气动PLC控制实验台主要由实验台、实验支架、电气控制器件、气动元器件、气源、工具附件等部分组成:
一)实验工作台
实验工作台采用了工业控制常用的"T"型铝型材材料,为气动元件在工作面的安装定位提供了极大的方便。并且提供了:1、金属弹性卡座 2、"T"型专用螺母两种安装方式。为用户标准器件实验非标准器件扩展实验提供极大方便。
本实验台实验台架,采用了钢质结构,整体焊接,表面喷塑。坚固耐用。基本配置为:气动实验元件1套;气动实验PLC电气控制系统1套;气动实验继电器控制模块1套;低噪音空压机1台;(计算机根据学校要求另行配置)
二)电气控制器件
本实验台的电气控制器件,采用了模块式结构,在实验台的右侧设计有可安装七只控制模块的导轨。可任意组合扩展,及利于保修维护。标准配置有:电源模块、PLC模块、输入模块、输出模块、继电器模块、扩展模块、气容模块。以后可以扩展或更换:PLC的扩展输入输出模块、AD/DA模块、控制仪表模块、传感器模块等等。
电源模块:输入电源:AC 220V 50Hz 输出电源:DC 24V/2A
PLC可编程控制器:采用了西门子主机,S-300(继电器输出方式),可以根据用户的需求更换PLC。
输入模块:与PLC采用电缆9针232接口连接。连接后为PLC提供8路主令输入信号(其中2路为常闭信号),及通过信号插孔为PLC提供自动控制信号。(如:行程开关位置信号等)
输出模块:与PLC采用电缆9针232接口连接。通过输出接口插孔控制电磁阀通断。
继电器控制模块:与电源模块连接后,进行主令信号控制,及提供自动控制信号接口进行自动控制。通过输出口插孔控制电磁阀通断。

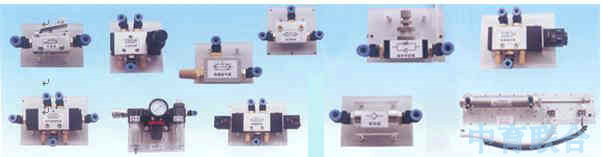

三)气动元器件

本实验台设计有专用的原件配置板,每个元件都有一个固定的放置位置。有利于实验器件的管理。配备了:空气过滤、减压、油雾器三联件,减压阀,手动换向阀,电磁换向阀,气控换向阀,行程阀,单向阀,节流阀、单向节流阀、快速排气阀,或门型梭阀,单作用气缸,双作用气缸、旋转气缸.....等常用的气动元件。(具体配置详见清单)

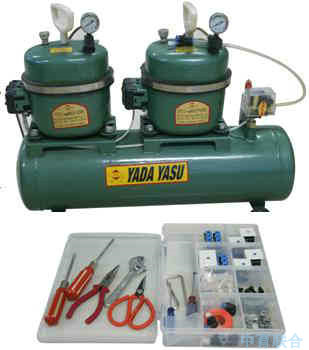

 四)气源:
采用的内置式双头静音空气压缩机,主机采
用高速电机,全封闭消声防尘结构。具有低噪音,
无振动,寿命长,易维护等优点。
电 源:AC 220V 50HZ
电机功率:2×175w 转速:2880r/min
气罐容量:18L气罐压力:1Mpa
气罐重量:19Kg
五)工具附件:
采用了菲力格 F-300专用工具
配件盒。具体配置详见清单









 三、主要特点:
1.实验电气控制采用低压直流24V电源;实验回路、控制电路安全可靠。
2.电气主控制单元采用PLC可编程序控制器控制,可与PC微机通讯实现微机智能控制。同时,还可采用独立的继电器控制单元进行电气控制,通过比较,突出PLC可编程序控制器控制的优越性,加深对PLC可编程序控制器的了解及掌握。
3.该系统是典型的机、电、气一体化的综合实验设备,功能强、适用范围广。
4.系统采用可灵活的采取不同的元器件配置,从而实现双面同时进行实验,为校方节省实验室建设经费。
5.弹性插脚式元件固定方式,使回路搭接更加方便快捷。
四、气动基本实验回路举例

1.单作用气缸的换向回路
2.双作用气缸的换向回路
3.单作用气缸速度控制回路
4.双作用气缸单向调速回路
5.双作用气缸双向调速回路
6.速度换接回路
7.缓冲回路
8.二次压力控制回路
9.高低压转换回路
10.计数回路
11.延时回路

12.过载保护回路
13.互锁回路
14.单缸单往复控制回路
15.单缸连续往复动作回路
16.直线缸、旋转缸顺序动作回路
17.多缸顺序动作回路
18.双缸同步动作回路
19.四缸联动回路
20.卸荷回路
21.或门型梭阀的应用回路
22.快速排气阀应用回路


五、实验台配置清单
气动PLC双面合一配置:一面采用PLC控制,另一面采用继电器控制,双面可以同时做说明书中不同实验。

序号





型 号 规 格

数量



1



压缩机

WY5.2—双头

1



2

实验台

实验桌

中育设计制造

1



3

实验台

实验支架

中育设计制造

1



4

实验台

元件固定板

中育设计制造

2

多余元件另置

5

接插元件

单作用缸

QGX25×100

1

1



6

接插元件

双作用缸

QGX25×100

2

2



7

接插元件

旋转气缸

MSQB20A-F9B

1

0



8

接插元件

三联件

AC2000三联件

1

1



9

接插元件

减压阀(带压力表)

AR2000

1

1



10

接插元件

手动换向阀

4H210-08

1

0



11

接插元件

单电磁换向阀(二位五通)

4V210-08DC24V

2

2



12

接插元件

双电磁换向阀(二位五通)

4V220-08DC24V

1

0



13

接插元件

双电磁换向阀(三位五通)

4V230-08DC24V

1

0



14

接插元件

单气控换向阀(二位五通)

4A210-08

2

2



15

接插元件

双气控换向阀(二位五通)

4A220-08

2

2



16

接插元件

行程阀(机控)

MOV-2

2

0

其一只装在缸体上

17

接插元件

行程阀(按钮)

MOV-3A

1

1



18

接插元件

或门型梭阀(有机玻璃)

中育设计制造

2

1



19

接插元件

快速排气阀(有机玻璃)

中育设计制造

2

0



20

接插元件

单向节流阀

RE-02

2

2



21

接插元件

单向节流阀

JSC601

12

装在气缸体上

22

接插元件

单向阀(有机玻璃)

中育设计制造

2

0



23

接插元件

顺序阀

中育设计制造

2

0



24

接插元件

气容

中育设计制造

1

0



25

接插元件

六通(有机玻璃)

中育设计制造

2

2



26

电器

行程开关

中育设计制造

8

装在双作用缸上

27

电器

直流开关电源单元(DC24V

中育设计制造

2



28

电器

PLC编程器控制单元

西门子

1



29

电器

PLC电器输入单元

中育设计制造

1



30

电器

PLC电器输出单元

中育设计制造

1



31

电器

继电器控制单元

中育设计制造

1



32

电器

单元电器连接电缆

中育设计制造

4

其中电源连接2

33

电器

220V电源线

中育设计制造

2



34

附件

工具盒内



内六角扳手



2

双面共用

35

螺丝刀



4

双面共用

36

活动扳手

150×19

1

双面共用

37

尖嘴钳



1

双面共用

38

剪刀



2

双面各一

39

附件

工具盒内





四通

Ø6

4



40

三通(T型三通)

Ø6

8



41

三通(Y型减径三通)

Ø8—Ø6

1

装在空气压缩机上

42

气孔塞头

Ø6

50



43

弹性插脚



50



44

生料带



1



45

保险丝

2.5A

5



46

行程开关



2



47

附件

气管(200米)

PU气管6×4

1

双面共用

48

资料

实验指导书

中育设计制造

4

双面各二

49

资料

软件光盘

编程软件及程序

1

双面共用

50

选配件

电源插板



1



51

选配件

适配器、编程电缆



1

双面共用
