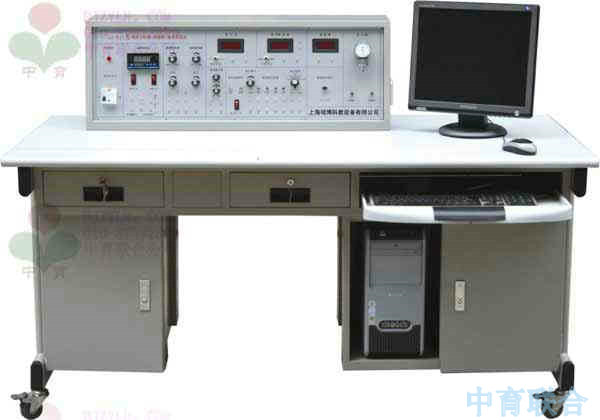

ZY-811型检测与转换技术实验台(传感器实验台)

ZY-811型检测与转换技术实验台是北京中育联合教学设备有限公司多年生产传感器技术教学实验装置的基础,为适应不同类别,不同层次的专业需要,最新推出的模块化的新产品。
检测与转换技术实验台(箱)主要用于各大、中专院校开设的“自动检测技术”、“传感器原理与技术”、“非电量电测技术”、“工业自动化仪表与控制”、“机械量电则”等课程的实验需要。

传感器

产品特点:
1、转换电路板采用模块化结构,根据需要选择不同模块,也便于根据教学大纲变动增加新的实验模块.
2、传感器和转化电路模块正面印有电路原理图。这种直观性有助于学生增加感性认识、提高实验效果.
3、一个模块对应一类传感器,实验接线方便,电源具有自动保护功能。
4、传感器采用进口透明有机玻璃制作、教学上性能好、比较直观。

产品主要结构:
ZY-811型检测与转换技术实验台由主控台、传感器、实验模块、位移台架、数据采集卡及处理软件、实验台桌六部分组成。

主控台部分:
提供高稳定的±5V、±15V直流稳压电源:二组温度电源。主控台面板装有空气开关,电压、频率转诉显示表;温度表,温度控制仪微机电源。低频信号系统源1Hz-30Hz(可调);差动放大器,气压表、储气箱;RS232计算机串行接口。

实验模块:

技术参数:

 输入电源

 AC220V 50Hz

 直流电源

 ± 5V ± 15V

 稳压系数

 ± 1%

 电压纹波

 ≤ 10mV

 非线性误差

 ≤ 5%

 测量精度

 ≤ 1%

 功 耗

 100VA

 输出电流

 1A

实验桌:
实验桌规格1500*700*780(mm),实验桌的两个特点柜可分别安放实验模板和计算机主机及键盘,中间抽屉安放传感器。主件采用二种材料,第一种采用进口三聚氰胺树脂双面贴面板,选用优质PVC直线封边条,第二种实验桌面板采用密度板,防火板粘面后成形制作。

数据采集卡及处理软件:
数据采集卡采用12位A/D转换、分辨率由1/2048,采样周期1ms-1000ms,采样速度可选择,即可单次采样亦能连续采样。标准RS-232接口,与计算机串行工作。提供的处理软件有良好的计算机界面,可以进行实验项目选择与编辑,数据采集,特性曲线的分析、比较、文件存取、打印等。



传感器技术指标:

序号

实验模块

传感器名称

量 程

精 度

1

电阻霍尔式 传感器

电阻式传感器

±1mm

± 1.5%

2

霍尔式传感器

≥2mm

0.1%

3

电容式传感器

电容式传感器

±5mm

± 1.3%

4

电感式传感器

电感式传感器

±5mm

±3%

5

光电式传感器

光电式传感器

0-2500转/

≤ 1.5%

6

涡流式传感器

涡流式传感器

≥1mm

±3%

7

温度式传感器

温度式传感器

0-80℃

±2%

8



磁电式传感器



0.5V/m

9

压电式加速度传感器

压电式加速度传感器

1-30Hz

±2%/s

10

光纤式传感器

光纤式传感器

≥ 1.5mm

±1.5%

11

压力传感器

压力传感器

0-30kpa

±2%

12

超声波传感器

超声波传感器

20-60cm

1cm

13



气敏传感器

50-200ppm



14



湿敏传感器

10-95%RH

±5%

15



霍尔式转速传感器

0-2500转/分

±1.5%

16



E型热电偶

0-800℃

±3%

17



Pt100铂电阻

0-800℃

±2%

18



K 型热电偶

0-800℃

±3%

19



铜电阻Cu50

0-100℃

±3%

20

K.E.pt.温度室

0-100℃

±3%

20种传感器实验内容如下: 带*为实验为思考实验



实验一

电阻式传感器的单臂电桥性能实验



实验二

电阻式传感器的半桥性能实验



实验三

电阻式传感器的全桥性能实验



实验四

电阻式传感器的单臂、半桥和全桥的比较实验



实验五

电阻式传感器的振动实验*



实验六

电阻式传感器的电子秤实验*



实验七

变面积式电容传感器特性实验



实验八

差动式电容传感器特性实验



实验九

电容传感器的振动实验*



实验十

电容传感器的电子秤实验*



实验十一

差动变压器的特性实验



实验十二

自感式差动变压器的特性实验



实验十三

差动变压器的振动实验*



实验十四

差动变压器的电子秤实验*



实验十五

光电式传感器的转速测量实验



实验十六

光电式传感器的旋转方向测量实验



实验十七

接近式霍尔传感器实验



实验十八

霍尔传感器的转速测量实验



实验十九

涡流传感器的位移特性实验



实验二十

被测体材质对涡流传感器特性的影响实验



实验二十一

涡流式传感器的振动实验*



实验二十二

涡流式传感器的转速测量实验



实验二十三

温度传感器及温度控制实验(AD590



实验二十四

磁电式传感器的特性实验



实验二十五

磁电式传感器的转速测量实验



实验二十六

磁电式传感器的应用实验*



实验二十七

压电加速度式传感器的特性实验



实验二十八

光纤传感器的位移特性实验



实验二十九

光纤传感器的振动实验



实验三十

光纤传感器的转速测量实验



实验三十一

压阻式压力传感器的特性实验



实验三十二

压阻式压力传感器的差压测量实验*



实验三十三

超声波传感器的位移特性实验



实验三十四

超声波传感器的应用实验*



实验三十五

气敏传感器的原理实验



实验三十六

湿度式传感器原理实验



实验三十七

K型热电偶的温度控制实验



实验三十八

E型热电阻的温度控制实验



实验三十九

铂热电阻的温度控制实验



实验四十

铜热电阻的温度控制实验

传感器实验台价格表

序号



单位



1

ZY-811B检测与转换(传感器)实验装置   详细说明

29800

  27种传感器(增强型)

2

ZY-811B检测与转换(传感器)实验装置   详细说明

28300

22种传感器微机接口

3

ZY-811检测与转换(传感器)实验装置    详细说明

26000

20种传感器微机接口

4

ZY-811检测与转换(传感器)实验装置    详细说明

18500

17种传感器微机接口

5

ZY-811检测与转换(传感器)实验装置    详细说明

13800

12种传感器微机接口

6

ZY-811检测与转换(传感器)实验台      详细说明

10600

17种传感器微机接口

7

ZY-811检测与转换(传感器)实验台      详细说明

9600

12种传感器微机接口

8

ZY-811检测与转换(传感器)实验箱      详细说明

9500

17种传感器微机接口

9

ZY-811检测与转换(传感器)实验箱      详细说明

8600

12种传感器微机接口

10

ZY-811检测与转换(传感器)实验箱      详细说明

6500

9种传感器微机接口
