ZY2006A型
机电一体化《数控编程实验室》
机电一体化即机械与电气控制一体化技术，
它是机械行业中的新兴学科，
更是机械类技术课题的发展趋势。围绕着这个新方向，全国各大专院校、中等职业技术学校都开设了机电一体化专业课程，培养出了一批新的机械人才。
ZY2006A型机电一体化《数控编程实验室》从外置到内核均与日本FANUC系统全面兼容，
对机械设备运行进行自动控制。该实验室是为配合机电一体化专业计算机网络教学而设计，计算机数控系统同时联线教学实验设备，使学员在计算机房进行三维建模、
自动编程，通过局域网将数控加工程序导入机床数控系统， 自动加工出各种复杂零件。同时，
为了避免加工过程出现差错，可以先在计算上模拟运行一遍， 以期达到最佳效果。
XKC6136车床与XK5025型铣床二用编程器主要待点：
1、车、铣两种机床的编程实习于一台电脑上进行；
2、保留了XKC6136型车床和XK5025型铣床的数控全部功能和操作；
3、以人机对话的方式进行屏幕编程、编辑格式符合IS0标准；
4、模拟零件加工过程， 刀具运行路径直观图像显示；
5、编程控制主轴无级变速， 或手动刀架进给， 自动换刀；
6、指令检索及编程错误自检；
7、实时控制零件加工过程，数控程序跟踪，机床状态实验显示；
8、学员在电脑上编程和数控编程练习、掌握数控编程技术，针对典型零件编制加工程序进行图形仿真,找出错误,直至完善。也可以在老师的指导下，在数控机床上直接进行工件加工练习。

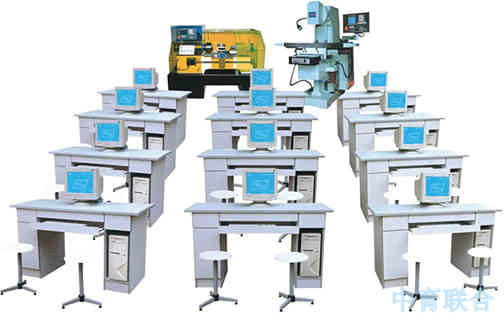

实验室标准配置推荐
|
一般配置套
|
数控铣床
|
数控车床
|
数控编程器及桌
|
|
36座18桌
|
1台
|
1台
|
18桌
|
|
24座12桌
|
1台
|
1台
|
12桌
|
|
每桌
|
/
|
/
|
1桌
|

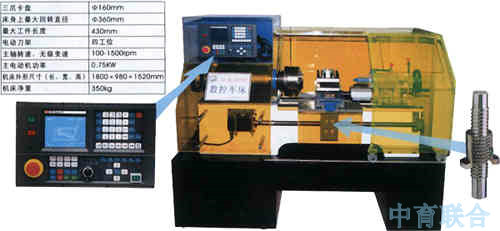

ZY XKC6136型 透明数控车床
ZY—XKC6136型车床是中育教仪有限公司量新研制的教学科研用数控机床。该机床是典型的机电一体化产品， 除采用稳定可靠的KHD—2T车床用数控系统外，硬件配置更具有相当的剐性。强度及制造精度；同时，其外形美规大方，主轴箱盖及防护体均采用进口有机透明材料制作而咸，使机床主要内部结构及传动线路一目了然，是各相关科研院所、高职学院及技术学校理想的实验设备．采用四工位自动回转刀架，通过编程对各种轴类，盘类等塑料零件能自动完成任务，如外国柱面，圆锥面，
圆5e面．螺纹等工件的切削加工，并能进行切槽，钻孔等工作。
车床主要技术参数
一、特点
1、稳露可靠的KHD—2T专用车床敷控系统：
2、全自动四工位数控回转刀架， 能满足较复杂零件的刀具使用要求；
3、纵。横向精密滚珠丝杠进给，混合式步进电机驱动，重复定位精度高，转矩大；
4、采用高级变频调遣电机驱动主轴．实现无圾调遣，保证切削线遭度稳定；
5、操作方便舒适，符合现代人机工程学的优化思想：
6、车削PVC材料时，采用空气(风)冷却，保持工作环境清洁，无工业污染；
7、外型美观大方，彰显实验场所品质．
二、用途
1、相关专业科研院所对现代加工(数控及CAD／CAM)技术研究的实践验证；
2、各类高等院校及中级技术学校的数控技术应用，机电一体化及自动控制专业学生的综合实验：
3、各类高等院校及中级技术学校的机制。横具及其他相关专业数控技术的谭堂辅助教学和教学实训；
4，开履数控机床结构及控制厚理．数控编程及机床操作、CAD／CAH等专业课程专项培训．
三，数控系统主要功能
1、认国内唯一一窜从外置到内核均与日本FANUC全面兼容的系统；
2、之系统采用硬件插补拄术，快进速率可达12米／分：
3、具有程序记忆和预读功能，提前译码，使机床加工平滑流畅；
4、控制精度高，脉冲当量为1u(0·001mm)：
5、有串行口S232通讯接口功能，可与计算机联机通讯；
6、采用电子齿轮比，简化传动结构．撮高机床工作精度．
7、系统具有软、硬件限位，保证工作安全；
8、采用多层印刷电路板技术，表贴技术，门阵技术等，使性能更优越，运行更可靠．

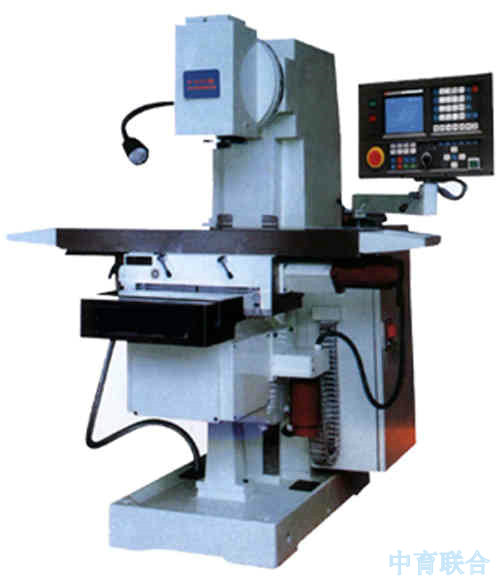

ZYXK5025型 立式升降台数控铣床
ZY—XK5025型立式升降台数控铣床是中育教仪有限公司最新研制的教学科研用数控铣床，该机床是典型的机电一体化产品， 除配制高性能的KND—10¨Ⅱ数控系统外，硬件配置更具有相当的刚性、强度及制造精度；
该机床能实现三轴联动控制， 适合于加工于各种几何形状复杂、精度要求较高的零件， 如：
凸轮、样板、靠模、弧形槽、电火花成型加工电极、塑料模具型腔及其他复杂异形曲面等，是各相关科研院所、高职学院及技术学校理想的实验设备。
一、特点
1、高性能的KND—10MII三轴联动数控系统；
2、高硬度、耐磨、小摩擦系数的工程塑料导轨副， 高精度滚珠丝杠传动， 充分保证机床工作精度及使用寿命；
3、高精度变频电机驱动主轴实现无级变速；
4、高精度伺服系统，机床脉；中当量为1μ(0．001mm)；
5、串行RS232通讯接口功能，可与计算机联机通讯；
6、操作方便舒适，符合现代人机工程学的优化思想；
7、外型美观大方，彰显实验场所品质。
二、用途
1、相关专业科研院所对现代加工(数控及CAD/CAH)技术研究的实践验证；
2、各类高等院校及中级技术学校的数控技术应用、机电一体化及自动控制专业学生的综合实验；
3、各类高等院校及中级技术学校的机制、模具及其他相关专业数控技术的课堂辅助教学和教学实训；
4、开展数控机床结构及控制原理、数控编程及机床操作、CAD/CAH等专业课程专项培训。
三、数控系统主要功能
1、快速点定位速率24m/min，高速圆弧和直线插补速率15m/min；
2、采用电子盘技术； 数据可以多个位置保存， 出错后可以快速恢复；
3、三轴联动
4、 自动、手动、点动、单段、模拟运行功能齐备；
5、刀具半径正反向间隙补偿；
6、菜单式操作；
7、程序存储容量6x48k
8、系统具有软件，硬件限位，保证工作安全；
9、辅助功能完善；
10、串行RS232通讯功能，可与计算机联机通讯。
铣床主要技术参数
|
主轴转速范围 |
100~1500rpm |
|
工作台台面尺寸（宽*长） |
250*1100mm |
|
工作台T型槽（槽数*宽度*中心距） |
3*14*63mm |
|
工作台行程 |
纵向（X轴）500mm
横向（Y轴）220mm
垂向（Z轴）320mm |
|
主电动机功率 |
1.5Kw |
|
功率 |
1.5Kw |
|
机床外形尺寸（长*宽*高） |
1500*1470*1800mm |
