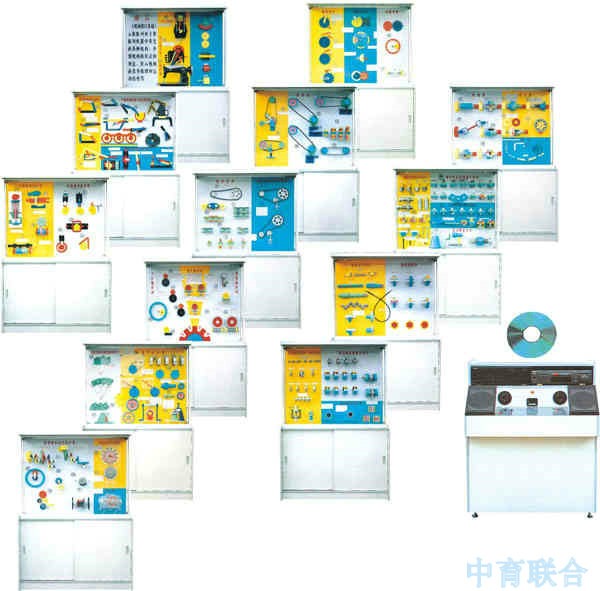

ZY-13型电脑控制、声控同步、CD解说《机械设计基础》示教陈列柜

《机械设计基础》示教陈列柜是根据教育部高职高专规划教材设计的电化教学设备。本陈列柜共分十三个柜和一个电脑控制台,并配有一台功率放大器,DVD机和激光片,声控同步演示,采用单独驱动由电子设备控制演示,可由DVD控制顺序自动运行讲解;又能根据教材,教学需要而遥控任意选择进行单独演示。模型材料采用进口有机板和硬聚氯;板面附有必要的图表和文字说明,演示形象逼真,运行可靠,制作工艺美观,使用本陈列柜可提高教学效果,节约学时,是一套现代化机械课程教学应用实验设备。本套陈列柜有第一代和第二代两种形式。
一、主要特点:
1、控制台配置:DVD机1台;控制硬件一套;攻放机1台,控制台1台、喇叭1对、遥控器1只,激光碟片1张(内含103个机构语音说明)
2、控制软件:微电脑DVD程序控制系统,用DVD程控台实现全柜顺序播音动作和单柜顺序播音动作,
实现声音、图像、模型三位一体同步动作,采用多种播放方案(如前进、后退、停止、步进、循环等);也可实现任选和顺序动作。
3、控制方式:可实现全柜遥控和手动顺序播音、单个模型播音动作,或只动作不播音等功能。
4、控制动作过程:选中某号模型按遥控器上的数字键,按确认后,陈列柜上对应该号码的机构就开始动作运转,同时DVD机开始播放语音讲解此模型机构的特点及功能,讲解完毕后等待下一步动作。

二、《机械设计基础》示教陈列柜,每个柜详细内容如下:
三、主要技术参数:
1、输入电源:AC220V±10%(单相)50HZ
2、工作环境: -10℃±40℃
3、功率:0.5kw
4、第一代陈列柜结构:上柜采用铝合金制作,下柜柜式结构。
5、第二代陈列柜结构:上下柜整体框架全部采用彩色铝塑钢制作,外形美观,坚固耐用。

6、陈列柜尺寸:1250×430×1780mm

序号

陈列柜内容

1柜、

机器的组成特征

单缸内燃机、颚式破碎机、缝纫机、运动副(5)



2柜、

平面连杆机构

五杆铰链机构、曲柄滑块机构、铰链四杆机构、大筛机构、曲柄摇杆机构的极位夹角、搅拌机、惯性筛机构、机车车辆机构、鹤式起重机、转动导杆机构、曲柄摇块机构、曲柄移动导杆机构、双转块机构、双滑块机构、有急回特性的机构、夹紧机构

3柜、

凸轮机构

内燃机配气机构、靠模车削机构、自动送料机构、分度转位机构、力锁合凸轮(靠重力、弹簧力)、形锁合凸轮(沟槽凸轮、等宽凸轮、兴轭凸轮)

4柜、

间歇运动机构

双向棘轮机构、棘轮机构、钩头双动式棘爪、直头双动式棘爪、槽轮机构、空间槽轮机构、六角车床上的槽轮机构、外啮合不完全齿轮机构、内啮合不完全齿轮机构、凸轮式间歇运动机构

5柜、

带传动

同步带传动、平行带张紧轮装置、V带轮张紧装置、V带轮张紧装置滑道式、V带轮张紧装置摆架式、V带轮自动张紧装置、圆形带张紧轮装置、V带轮的结构(4)

6柜、

链传动

链传动、齿形链、双排滚子链、滚子链、滚子链接头型式(3)、链轮结构、链传动的张紧(2)

7柜、

齿轮的传动

内齿圈传动、齿轮齿条传动、圆锥齿轮传动、双曲线圆锥齿轮传动、斜齿圆锥齿轮传动、螺旋齿轮传动、斜齿轮齿条传动、蜗轮蜗杆传动、弧面蜗轮蜗杆传动、正齿轮传动、斜齿轮传动、人字齿轮传动

8柜、

齿轮的基本性质

齿轮各部分名称和符号、渐开线的形成、正确啮合条件、轮齿折断、齿面点蚀、齿面胶合、齿面磨损、渐开线曲面形成、斜齿条的压力角、斜齿圆柱齿轮的受力分析、圆锥齿轮的受力分析、齿轮轴、实体式齿轮、腹板式圆锥齿轮、铸造轮辐式圆柱齿轮、仿形切制齿轮、展成法切制齿轮、

9柜、

齿轮系

定轴齿轮系(ab)、平面行星齿轮系 ab、空间行星齿轮系、可变向的齿轮系、汽车后桥差速器、摆线针轮传动机构、谐波齿轮传动、减速器、行星减速器中的齿轮系

10柜、

其它常用零件、部件

套筒联轴器、凸缘联轴器、多片式摩擦离合器、齿轮联轴器、弹性套柱销联轴器、弹性柱销联轴器、双万向联轴器、牙嵌式安全离合器、滚柱式超越离合器、板弹簧



11柜、

螺纹联接和螺旋传动



螺纹的牙型(三角、矩形、梯形、锯齿形)、螺纹的旋向(左旋、右旋)、螺纹的线数、螺距和导程、螺栓联接、双头螺栓联接、螺钉联接、紧定螺钉联接、常用标准螺纹联接件(六角头螺栓、螺柱、螺钉、坚定螺钉、六角螺母、圆螺母、垫圈)、弹簧垫圈、对倾螺母、尼龙圈锁紧螺母、槽形螺母和开口销、圆螺母用带翅垫片、止动垫片、冲点法防松、粘合法防松、永久防松、串联钢丝、用减载销、用减载套筒、用减载键、螺栓承受偏心载荷、凸台沉头座的应用、斜面垫圈的应用、受横向载荷的螺栓组联接、改善螺纹牙间载荷分布(a)、螺母下装弹性元件、金属垫片和密封环密封、螺旋千斤顶、机床刀架进给机构、插管式外循环滚动螺旋、柔性螺栓、受横向载荷的螺栓组联接

12

轴和轴毂联接

传动轴、光轴、阶梯轴、空心轴、曲轴、圆螺母定位、挠性钢丝轴、弹性挡圈固定、坚定螺钉固定、压板轴端固定、平键联接、导向平键联接、滑键联接、楔键联接、切向键联接、半圆键联接、花键联接

第十三柜

轴承

滚动体的种类、调心球轴承、调心滚子轴承、圆锥滚子轴承、推力球轴承、深沟球轴承、角接触球轴承、圆柱滚子轴承、轴承的直径系列、内圈轴向固定的常用方法4种、外圈轴向锁紧方法8种、全固定式支承、固游式支承、整体式径向滑动轴承、部分式径向滑动轴承、油孔、油沟。
