ZY-M03模块化自动生产系统设备


六单元MPS模块化自动生产系统配置方案
一、ZY-M03模块化自动生产系统设备概况
ZY-M03是我公司为提高学生动手能力和实践技能而设计、生产的一套实用性实验设备。该设备由六台各自独立而又紧密相连的工作站组成。这六站分别为:上料检测站、搬运站、加工站、安装站、安装搬运站和分类站。
该实验设备的一大显著特点是:具有较好的柔性,即每站各有一套PLC控制系统独立控制,可将六个模块分开培训,同时容纳较多的学员同时学习。在基本单元模块培训完成以后,又可以将相邻的二站、三站…直至六站连在一起,学习复杂系统的控制、编程、装配和调试技术。
由于该系统囊括了机电一体化专业学习中所涉及的诸如电机驱动、气动、PLC(可编程控制器)、传感器等多种技术,给学生提供了一个典型的综合科技环境,使学生的专业知识在这里得到全面认识、综合训练和相互提升。因此该套设备非常适合对在校学生和初上岗位的工程技术人员进行培训,是培养机电一体化人才的理想设备。



二、ZY-M03 模块化生产系统 (设备清单)
1. 上料检测站:
尺寸 (长×宽×高): 720mm×390mm×1500mm
净重量: 40Kg
上料检测站主要包括以下几个部分:
机械部分:
1.检测工件和颜色的光电开关
2.自动推料装置
3.传送带机构
4.自动拦截机构
控制部件:
1.可编程序控制器 (一套)
2.开关电源: 220V/ 24V/ 5V (带短路保护)
3.控制面板: 八个按钮
4.两套I/O接口板
5.一套I/O通讯接口板
6.24V交流电机
7.一组电控气阀及其执行器件

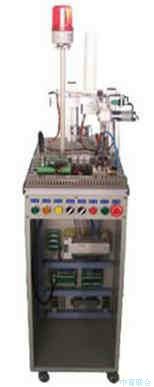

2. 搬运站:
尺寸 (长×宽×高): 720mm×350mm×1500mm
净重量: 35Kg
搬运站主要包括以下几个部分:
机械部分:
1. 机械手
2.横臂
3.回转台
4.电感式传感器
控制部件:
1.可编程序控制器 (一套)
2.开关电源:220V/24V/5V(带短路保护)
3.控制面板:八个按钮
4.两套I/O接口板
5.一套I/O通讯接口板
6.四组电控气阀及其执行器件
3. 加工站:
尺寸 (长×宽×高): 720mm×350mm×1500mm
净重量:40Kg
加工站主要包括以下几个部分:
机械部分:
1.回转工作台
2.打孔电机组件
3.检测缸组件
4.检测工件和转台到位传感器
控制部件:
1.可编程序控制器 (一套)
2.开关电源: 220V/ 24V/ 5V (带短路保护)
3.控制面板: 八个按钮
4.两套I/O接口板
5.一套I/O通讯接口板
6.24V交流电机及蜗轮减速机
7.三组电控气阀及其执行器件

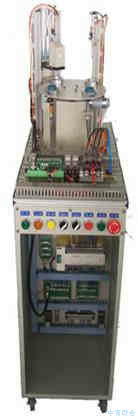

4. 安装站:
尺寸 (长×宽×高): 720mm×380mm×1500mm 净重量:38Kg
 安装站主要包括以下几个部分:
机械部分:
1.吸盘机械手
2.上下摇臂部件
3.料仓换位部件
4.工件推出部件
5.真空发生器
控制部件:
1.可编程序控制器 (一套)
2.开关电源: 220V/ 24V/ 5V (带短路保护)
3.控制面板: 八个按钮
4.两套I/O接口板
5.一套I/O通讯接口板
6.四组电控气阀及其执行器件

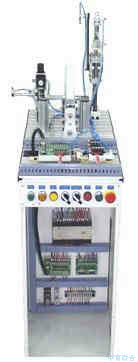

5. 安装搬运站:
尺寸 (长×宽×高): 720mm×350mm×1400mm
净重量:40Kg
安装搬运站主要包括以下几个部分:
机械部分:
1.平移工作台
2.回转工作塔
3.吊臂
4.机械手
控制部件:
1.可编程序控制器 (一套)
2.开关电源: 220V/ 24V/ 5V (带短路保护)
3.控制面板: 八个按钮
4.两套I/O接口板
5.一套I/O通讯接口板
6.四组电控气阀及其执行器件

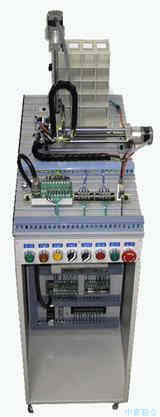

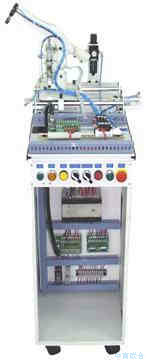

6. 分类站:
尺寸 (长×宽×高): 720mm×350mm×1300mm
净重量:35Kg
分类站主要包括以下几个部分:
机械部分:
1.两轴坐标机构
2.推出部件
3.分类料仓
控制部件:
1.可编程序控制器 (一套)
2.开关电源: 220V/ 24V/ 5V (带短路保护)
3.控制面板: 八个按钮
4.两套I/O接口板
5.一套I/O通讯接口板
6.一组电控气阀及其执行器件





三、ZY-M03 模块化自动生产系统可进行的培训
由于ZY-M03 所提供的是一个综合的科技环境,因此在本设备上可进行多种技术的培训。在本设备上我们可进行传感器技术、气动技术、电机驱动和PLC技术等多方面的培训,通过这套设备我们介绍给大家的是一种不同的教学理念和教学方法。该设备可培训的内容:
传感器培训
该系统所使用的传感器数量达四十多个, 有电容式的、电感式的、光电式的以及电磁式的, 每一个都有着各自的特性、发挥着不同的作用, 使系统得以可靠工作。通过了解设备中各类传感器的工作特性,可加强学生对这些传感器的感性认识, 再结合老师对传感器工作原理的分析和特性演示,可使学员快速掌握所学知识。

气动技术培训
该装置上使用了大量的气动元件,包括多种电控气动阀、多种气动缸、气动夹爪、真空吸盘、真空发生器、过滤调压阀等。 在学习这些气动元件时,学生不但可以单独学习每一种分离元件, 还可以在学习时了解各种气动元件之间以及气动元件与其它元件之间是如何配合起来进行协调工作的。
PLC 技术培训
ZY-M03 所提供的六套工作站各自都有一套PLC 控制器, 这使得ZY-M03 可以分成六个完全独立的工作单元, 使二十几个学生可以同时进行学习, 而且每个学员都有动手的机会。 在该设备上学员不但可以学习PLC 的各种技术, 而且可以学习综合科技环境下PLC 的多种应用。 为灵活学习和掌握PLC 的各方面知识提供了条件。
电气控制系统培训
ZY-M03 六个工作站其电控部分全部按照工业标准和习惯进行设计, 并且以附件方式提供全部设计图纸和说明书。 学员在该设备上可学习电路原理图分析、PLC 各I/O 地址查对和新设备电路连线分析方法。
机械系统安装调试培训
ZY-M03 上的六个工作站可让各组学员将机械部分全部的或部分的拆去, 再按要求将其重新组装, 并且调试至系统可正常、可靠地工作。 这对提高在校学生动手能力有极大帮助。
电机驱动技术培训
ZY-M03第六站升级版上有两套步进电机及电机驱动器系统,学生在学习步进电机的原理及应用时,在这里可以得到切实的应用;此外,系统中还有其他电机,对于各种电机的特点、驱动方式及应用,学生都会有所了解和认识。
系统维护和故障检测技术培训
这部分培训重点介绍机电一体化系统日常维护的内容和方法, 以及系统常见故障分析、排除的方法。
网络技术培训
该系统各单元设计可完全独立工作,学生依据控制要求编写本单元PLC程序,并调试正常后,通过网络技术、把多个单元联成一套完整的现代生产物流系统。由于增加了网络硬件模块,控制要求加入了各单元PLC数据的交换处理环节,增加了学习PLC网络通信方面的内容,对掌握相应的知识提供方便的训练条件。

四、设备配置清单

配置

序号

名称

数量

单位

标准配置

1

上料检测站

1

2

搬运站

1

3

加工站

1

4

安装站

1

5

安装搬运站

1

6

分类站

1

7

各站通讯电缆

5

8

PLC编程器电缆

6

9

空气压缩机

1

10

PLC使用手册

1

11

设备实验指导书

1

12

PLC编程操作系统光盘

1

13

大、小工件(黑)

15

14

大、小工件(蓝)

15

15

φ6三通接头

5

16

φ6气动软管

15

17

站连接块

10

18

星形把手

20

19

六孔插线板

1
