ZY-802C数控车床综合实训考核装置
ZY－802C型数控车床综合实训考核装置是根据《中华人民共和国教育行业标准（数控技术应用专业仪器设备配备标准）》、教育部“振兴21世纪职业教育课程改革和教材建设规划”、“紧缺人才”培训规划的教学要求，结合生产实际和职业岗位的技能要求，按照职业学校的教学和实训要求研制和开发的产品。适合高等职业学校、中等职业学校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、数控技术应用、机械加工等专业和非机电类专业的必修课程模块《数控设备维修》、《数控加工技术》或选修课程模块、《机床电路维修》的教学与实训。还适合职业培训学校的安装、维修电工高级班，安装、维修电工技师班，安装、维修电工高级技师班和铣床工中、高级和技师的培训和鉴定。
使用该装置可以使学生掌握数控车床系统控制原理、电气设计方法、元器件的选择、车床电气安装及调试、故障诊断维修、零件程序编制及图形模拟加工过程等多项实验内容，达到工业生产现场实习效果。该装置采用开放式结构、模块化设计，既可用于教学、也可用于课程设计、毕业设计和实训，有利于提高学生设计数控机床电气控制系统、诊断数控设备故障的能力，使受训对象最大限度地适应和满足市场需求。该装置也可以帮助科研技术人员进一步了解数控铣床结构，同时也为技术人员进行数控车床系统的二次开发提供了必要条件。该实验装置的主要器件均选用工控产品。
单价:116000元/台
产品组成部分
数控车床综合实训考核装置是由西门子（SINUMERIK 802C base
line）数控系统、机床电气控制接口板、主轴变频调速实验板、全数字交流伺服驱动及电机模拟运行及电机输入输出模块、刀架接口板、开关电源以及ZY6135型教学数控车床等组成。
|
可开设的实验实训考核项目
|
数控车床802C系统操作编程实验 |
|
主轴变频单元的调试运行与故障诊断实验 |
|
全数字交流伺服电机运行与故障诊断实验 |
|
数控车床电气控制设计与分析实验 |
|
PLC、编程、接线及在数控机床中的应用 |
|
电动刀架控制原理实验及接线与故障诊断实验。 |
|
数控车床系统控制机床螺纹加工实验 |
|
数控车床的冷却与照明及故障诊断实验 |
|
丝杆螺距误差补偿实验 |
|
数控车床故障设计排除考核28项 |
|
ZY6135型数控车床规格
：
|
三爪卡盘 |
160mm |
|
床身上最大回转直径 |
350mm |
|
最大工件长度 |
500mm |
|
电动刀架 |
四工位 |
|
主轴孔径 |
40mm |
|
主轴转速、无级变速 |
200------1500rpm |
|
主电机功率 |
0.75kw |
|
机床尺寸（长×宽×高） |
1670×800×1300mm |
|
机床重量 |
450kg |
|

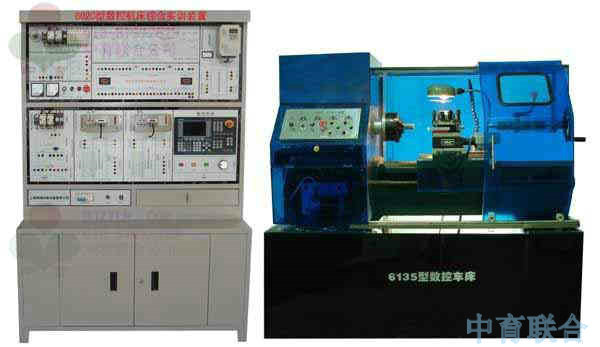

这是一款配西门子802C系统的实训装置，包含一个实验台和一台透明6135型车床，由实验台控制机床运行。
ZY-802C数控铣床综合实训考核装置
ZY－802C型数控铣床综合实训考核装置是根据《中华人民共和国教育行业标准（数控技术应用专业仪器设备配备标准）》、教育部“振兴21世纪职业教育课程改革和教材建设规划”、“紧缺人才”培训规划的教学要求，结合生产实际和职业岗位的技能要求，按照职业学校的教学和实训要求研制和开发的产品。适合高等职业学校、中等职业学校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、数控技术应用、机械加工等专业和非机电类专业的必修课程模块《数控设备维修》、《数控加工技术》或选修课程模块、《机床电路维修》的教学与实训。还适合职业培训学校的安装、维修电工高级班，安装、维修电工技师班，安装、维修电工高级技师班和铣床工中、高级和技师的培训和鉴定。
使用该装置可以使学生掌握数控车床系统控制原理、电气设计方法、元器件的选择、车床电气安装及调试、故障诊断维修、零件程序编制及图形模拟加工过程等多项实验内容，达到工业生产现场实习效果。该装置采用开放式结构、模块化设计，既可用于教学、也可用于课程设计、毕业设计和实训，有利于提高学生设计数控机床电气控制系统、诊断数控设备故障的能力，使受训对象最大限度地适应和满足市场需求。该装置也可以帮助科研技术人员进一步了解数控铣床结构，同时也为技术人员进行数控铣床系统的二次开发提供了必要条件。该实验装置的主要器件均选用工控产品。
价格:126000元/台
产品组成部分
数控铣床综合实训考核装置是由西门子（SINUMERIK 802C base
line）数控系统、机床电气控制接口板、主轴变频调速实验板、全数字交流伺服驱动及伺服电机运行及电机输入输出模块、开关电源以及ZY125型教学数控铣床等组成。
|
可开设的实验实训考核项目
|
数控铣床802C系统操作编程实验 |
|
主轴变频单元的运行与故障诊断实验 |
|
全数字交流伺服电机运行与故障诊断实验 |
|
数控铣床电气控制设计与分析实验 |
|
数控各单元的连接、控制与故障诊断实验 |
|
低压电气元件的原理、性能和接线实验。 |
|
PLC、编程、接线及在数控机床中的应用 |
|
数控铣床的冷却与照明及故障诊断实验 |
|
丝杆螺距误差补偿实验 |
|
数控铣床故障设计排除考核28项 |
|
ZY125型数控铣床规格：
|
主轴钻夹头装夹范围 |
1－20mm |
|
主轴转速范围 |
200－2500rpm |
|
主电动机功率 |
1.5kw |
|
工作台面积（长X宽） |
840mm×250mm |
|
工作台三向行程（X、Y、Z） |
450×250×250mm |
|
T型槽数及宽度 |
3×16mm |
|
机床外形尺寸：长×宽×高 |
1300×1200×2100mm |
|
重量 |
450kg |
|

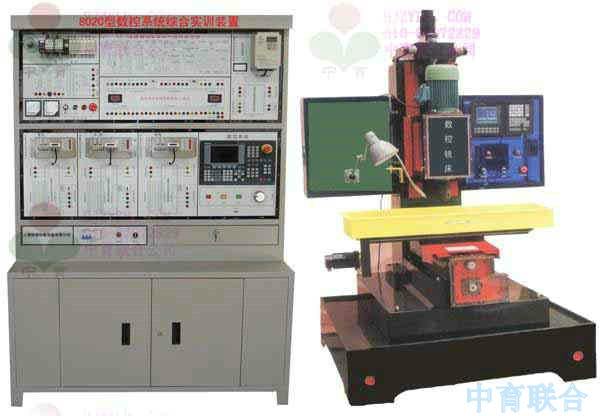

这是一款配西门子802C系统的实训装置，包含一个实验台和一台透明125型铣床，由实验台控制机床运行。
ZY-801Ａ数控车床综合实训考核实验台
ZY－801Ａ型数控车床综合实训考核实验台是根据《中华人民共和国教育行业标准（数控技术应用专业仪器设备配备标准）》、教育部“振兴21世纪职业教育课程改革和教材建设规划”、“紧缺人才”培训规划的教学要求，结合生产实际和职业岗位的技能要求，按照职业学校的教学和实训要求研制和开发的产品。适合高等职业学校、中等职业学校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、数控技术应用、机械加工等专业和非机电类专业的必修课程模块《数控设备维修》、《数控加工技术》或选修课程模块、《机床电路维修》的教学与实训。还适合职业培训学校的安装、维修电工高级班，安装、维修电工技师班，安装、维修电工高级技师班和铣床工中、高级和技师的培训和鉴定。
使用该装置可以使学生掌握数控车床系统控制原理、电气设计方法、元器件的选择、车床电气安装及调试、故障诊断维修、零件程序编制及图形模拟加工过程等多项实验内容，达到工业生产现场实习效果。该装置采用开放式结构、模块化设计，既可用于教学、也可用于课程设计、毕业设计和实训，有利于提高学生设计数控机床电气控制系统、诊断数控设备故障的能力，使受训对象最大限度地适应和满足市场需求。该装置也可以帮助科研技术人员进一步了解数控铣床结构，同时也为技术人员进行数控车床系统的二次开发提供了必要条件。该实验装置的主要器件均选用工控产品。
价格:86000元/台
产品组成部分
数控车床综合实训考核实验台是由西门子（SINUMERIK
801）数控系统、机床电气控制接口板、主轴变频调速实验板、全数字交流伺服驱动及电机模拟运行及电机输入输出模块、刀架接口板、开关电源以及两坐标演示平台等组成。
|
可开设的实验实训考核项目
|
数控车床SINUMERIK
801系统操作编程实验 |
|
数控车床系统控制主轴变频单元的调试运行与故障诊断实验 |
|
数控车床系统控制全数字交流伺服电机运行与故障诊断实验 |
|
数控车床电气控制设计与分析实验 |
|
电动刀架控制原理实验及接线与故障诊断实验。 |
|
数控车床系统控制机床螺纹加工实验 |
|
数控车床的冷却与照明及故障诊断实验 |
|
丝杆螺距误差补偿实验 |
|
数控车床故障设计排除考核28项 |
|

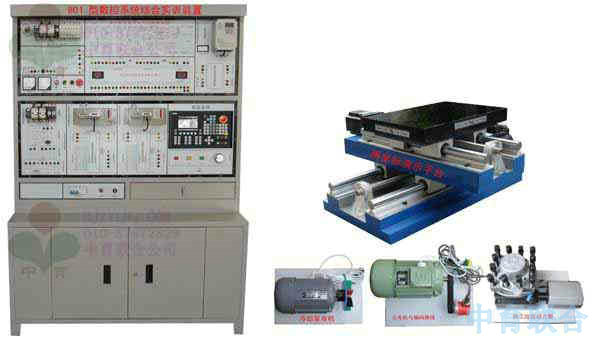

这是一款配西门子801系统的实训考核实验台，包含一个实验台、一台冷却泵、一台主电机与编码器组、一台四工位自动刀架、一台两坐标演示平台等。 |
ZY、CNC数控车/铣床智能综合实训考核实验台
ZY、CNC数控车/铣床智能综合实训考核实验台适合高等职业学校、中等职业学校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、机械加工等专业和非机电类专业的必修课程模块《数控设备维修》、《数控加工技术》或选修课程模块、《机床电路维修》的教学与实训。
ZY、CNC数控车/铣床智能综合实训考核实验台也适合技工学校机电类专业《电气设备维修》《数控设备维修》课程的实习，还适合职业培训学校的安装、维修电工高级班，安装、维修电工技师班，安装、维修电工高级技师班和铣床工中、高级和技师的培训和实操。
价格:79000元/台
产品组成部分
ZY、CNC数控车/铣床智能综合实训考核实验台是由车床数控系统和铣床数控系统、机床电气控制接口板、主轴变频调速实验板、全数字交流伺服驱动及伺服电机输入输出模块、步进驱动及步进电机输入输出模块、自动刀架控制模块、开关电源、三坐标限位演示器等组成。
本实验台控制系统配置：
它由标准的PC硬件组成、DOS和XP操作平台、17’’纯平显示器、CPU2.8G、时尚粉烤机箱、内存256M、硬盘80G、超薄键盘、3D鼠标、52倍速CD－ROM等组成
|
可开设的实验实训考核项目
|
数控车床/铣床系统操作编程实验 |
|
数控车床/铣床系统控制主轴变频单元的调试运行与故障诊断实验 |
|
数控车床/铣床系统控制全数字交流伺服电机运行与故障诊断实验 |
|
数控车床/铣床电气控制设计与分析实验 |
|
数控车床/铣床系统控制步进电机运行与故障诊断实验 |
|
电动刀架控制原理实验及接线与故障诊断实验。 |
|
数控车床系统控制机床螺纹加工实验 |
|
数控车床/铣床的冷却与照明及故障诊断实验 |
|
丝杆螺距误差补偿实验 |
|
数控车床/铣床故障设计排除考核28项 |
|

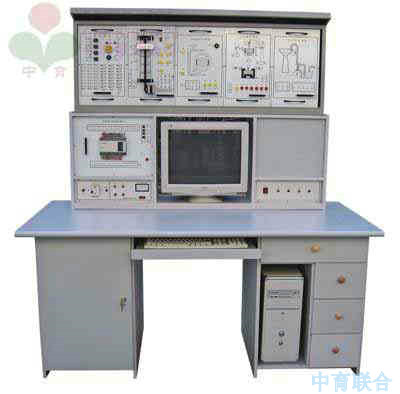

这是一款配微机平台的数控系统的实训装置。内含车床控制系统和铣床控制系统两种。包含一个实验台、一台显示器、一台电脑主机、一台四工位自动刀架、一台冷却泵电机、一台主电机与编码器组、一台三坐标限位演示仪等 |
