ZY-Ⅲ型豪华型工程制图实验室设备

工程制图是工程界的语言,工程制图是理工科主要的技术基础课.如何更快地培养学生的空间思维能力,更有效地掌握绘图基本功,这是广大师生多年愿望。
该制图教学配套系统,可以创建一个理想的,清新的制图环境与学习气氛,有利于教学计划的顺利实现与教学质量的提高。
本系列包括:学生制图桌、教师演示台、高亮度投影仪、活动转椅及教学桌。
其中学生制图桌经过多年的改进，现具有实用方便，配备齐全，轻巧大方，坚固耐用，拆装方便等特点。
桌面可调节倾角、工作台下面抽屉供放学习资料工具书等。
学生桌规格：110*62*73cm(ZY-Ⅰ、Ⅲ型) 140*46*73cm(ZY-Ⅱ型) 教师桌规格：153*90*80cm
本系列教学设备经使用后，深受广大师生欢迎，改变了以往上下课搬图板或绘图没有图板，在寝室随处画等现象，大大提高了绘图效率，改善了图画质量，全面提高教学质量。
对于非机、非土类专业，因为仅使用二号以下的图幅，故可选用小号制图桌，这样占地面积相应减小，附件也适当减少。

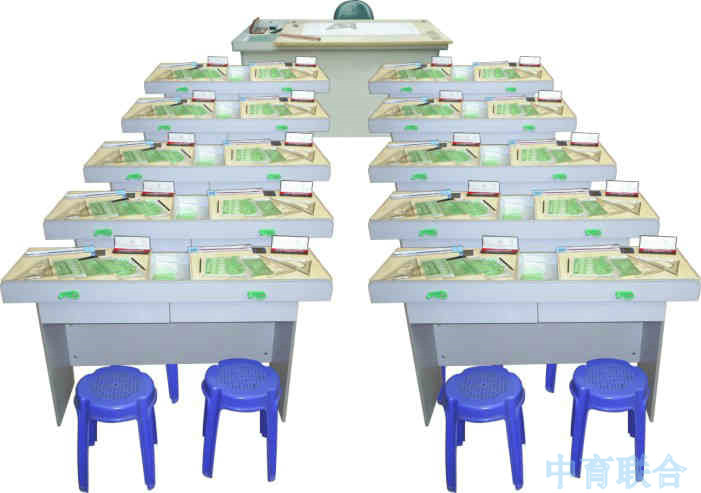

ZY-Ⅲ型工程制图实训室设备(钢木结构)
教师桌配备仪器和工具
1、 120cm丁字尺
2、 120×90cm零号绘图板
3、 精密绘图仪器（12件）
4、 高亮度书写投影仪
5、 投影薄膜
6、 银幕
7、 制图基本技能挂图（16张）
8、 活动转椅
9、 机械制图模型（38件）
除上述8项外，教师桌另配备学生桌所配备的仪器4—13项
学生桌配备仪器和工具
1、 90cm丁字尺
2、 90×60cm一号绘图板
3、 精密绘图仪器（5件）
4、 25cm曲线板
5、 30cm多用斜边三角板
6、 美工刀
7、 三棱比例尺
8、 多功能模板
9、 大圆弧
10、 不锈钢多用擦图片
11、 画圆模板
12、 绘图铅笔（5支）
13、 81A绘图笔

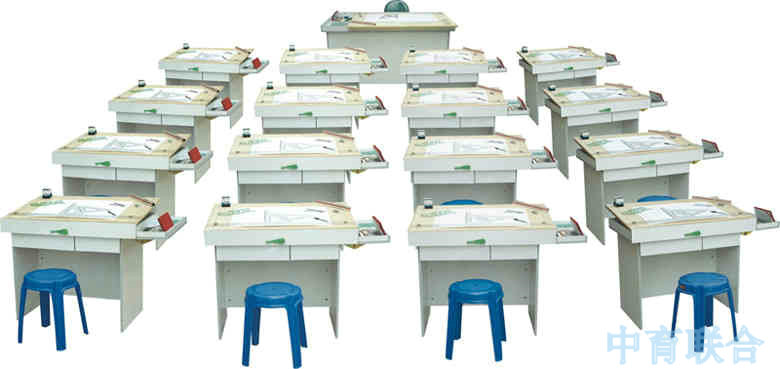

ZY-Ⅱ型工程制图实训室设备

ZY-Ⅱ型工程制图实训室设备
教师桌配备仪器和工具
1、 120cm丁字尺
2、 120×90cm零号绘图板
3、 精密绘图仪器（12件）
4、 高亮度书写投影仪
5、 投影薄膜
6、 银幕
7、 制图基本技能挂图（16张）
8、 活动转椅
9、 机械制图模型（38件）
除上述8项外，教师桌另配备学生桌所配备的仪器4—13项
学生桌配备仪器和工具
1、 60cm丁字尺
2、 60×45cm二号绘图板
3、 精密绘图仪器（5件）
4、 25cm曲线板
5、 30cm多用斜边三角板
6、 美工刀
7、 三棱比例尺
8、 多功能模板
9、 大圆弧
10、 不锈钢多用擦图片
11、 画圆模板
12、 绘图铅笔（5支）
13、 81A绘图笔

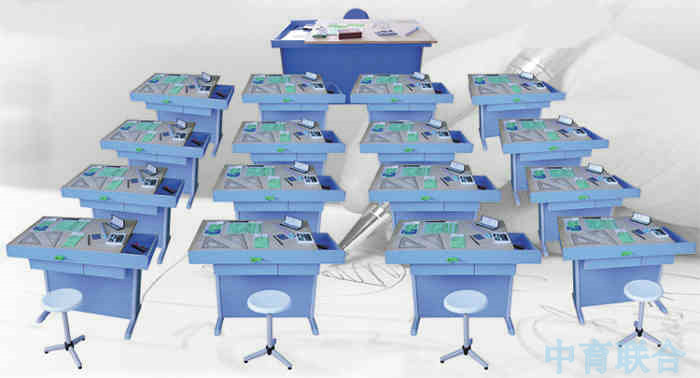

ZY-Ⅰ型工程制图实训室设备

ZY-Ⅰ型工程制图实训室设备
教师桌配备仪器和工具
1、 120cm丁字尺
2、 120×90cm零号绘图板
3、 精密绘图仪器（12件）
4、 高亮度书写投影仪
5、 投影薄膜
6、 银幕
7、 制图基本技能挂图（16张）
8、 活动转椅
9、 机械制图模型（38件）
除上述8项外，教师桌另配备学生桌所配备的仪器4—13项
学生桌配备仪器和工具
1、 90cm丁字尺
2、 90×60cm一号绘图板
3、 精密绘图仪器（5件）
4、 25cm曲线板
5、 30cm多用斜边三角板
6、 美工刀
7、 三棱比例尺
8、 多功能模板
9、 大圆弧
10、 不锈钢多用擦图片
11、 画圆模板
12、 绘图铅笔（5支）
13、 81A绘图笔

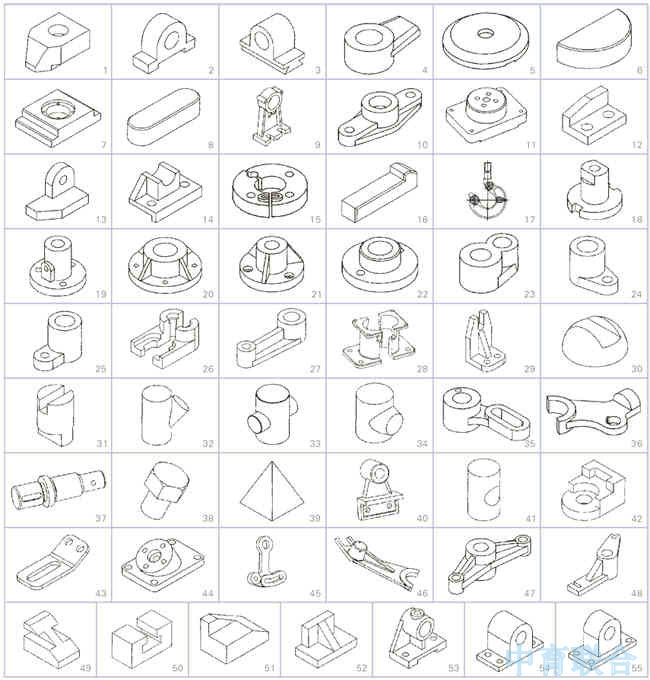

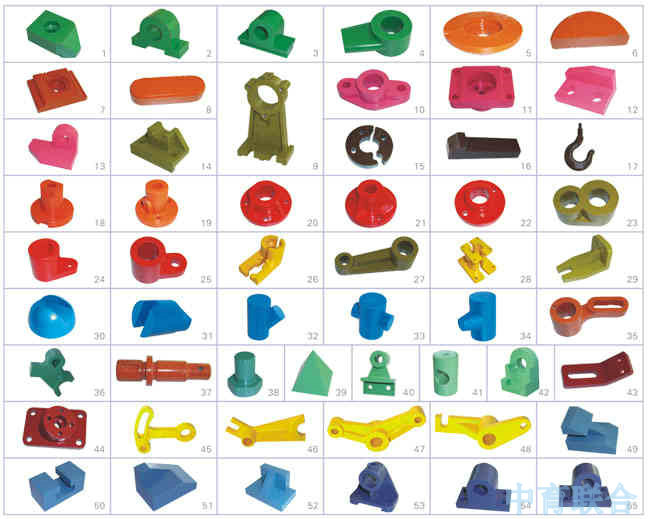

基本速成制图模型

基本速成制图模型是根据劳动出版社和机械工业出版社《机械制图》专业教材精选具有代表性的各种机械零(部)件图样制成配有立体图(剖视图)的标准模型。基本速成制图模型实践性较强,是培养学生利用投影法基本原理,培养认识图解并分析空间几何问题的知识,提高学生空间想象和形象思维以及绘制和阅读零、部件等图样的综合能力。该产品具有明显的代表性和经济性,是学生入手一份不可多得的实用性制图模型。
