ZY－31DM数控铣床综合实训考核装置
近年来，随着数控技术的广泛应用，学校越来越注重培养生产、技术服务等岗位需求的实用型、技能型专门人才，进一步提高学生的动手能力和分析解决问题的能力，全面学习掌握数控系统的控制原理、数控编程、电气设计方法及安装调试与维修。但是，大多数高校面临缺乏此类的数控培训设备。为此，本公司开发了数控铣床电控系统原理及调试维修实验台实习装置。使用该装置可以使学生掌握数控车床系统控制原理、电气设计方法、元器件的选择、铣床电气安装及调试、故障诊断维修、零件程序编制及图形模拟加工过程等多项实验内容，达到工业生产现场实习效果。该装置采用开放式结构、模块化设计，既可用于教学、也可用于课程设计、毕业设计和实训，有利于提高学生设计数控机床电气控制系统、诊断数控设备故障的能力，使受训对象最大限度地适应和满足市场需求。该装置也可以帮助科研技术人员进一步了解数控铣床结构，同时也为技术人员进行数控铣床系统的二次开发提供了必要条件。该实验装置的主要器件均选用工控产品。
价格:126000元/套
一、产品组成部分

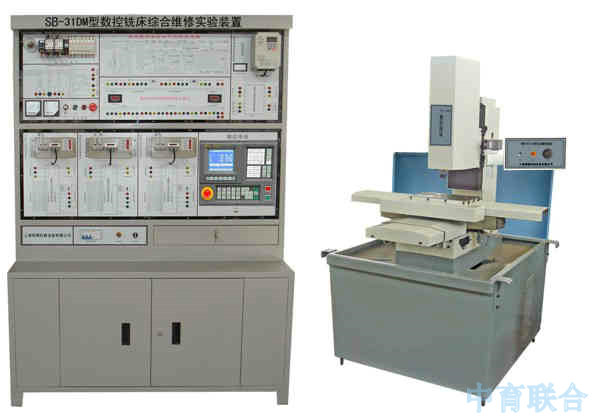

ZY－31DM型数控铣床综合实训考核装置由数控控制台和VM160型实训铣床部件组成实训考核教学设备。数控铣床的X、Y轴由交流步进电机控制，Z轴由步进电机控制，主轴由变频器控制实现无级调速，X、Y、Z轴拖板采用滚珠丝杆高精度传动，学生可以学习到步进电机工作原理、变频器控制及数控编程、加工的实验。
数控控制台提供一套完整的控制系统，控制系统拥有完整的广数31DM数控技术的系统，按符合真实数控设备的要求进行电气连接，可以带动控制机床进行数控加工；同时数控控制台在控制系统内部提供数控机床常见故障的设定、维修、考核等电路故障系统，该故障系统提供全开放的端子接口，可以设置电路故障、主要器件故障、PLC故障及操作系统内部故障，供学生进行测量，判断。由教师设定故障，学生可以实现在线测量排故，也可以实现断电测量进行排故，提高学生解决问题的能力。
二、数控控制台具有以下独特特点：
1、本控制柜整体外壳为铁质钣金喷塑结构，坚固耐用。输入三相四线制380V交流电源。
2、柜体下面部分设计有两扇活动门，打开门里面空间宽敞，可安放仪器或其它物品；
3、柜体中间部分，左边装有总电源开关带漏电保护功能，总电源指示，柜体内部风机开关等；右边安装有一扇外翻的故障门，有专用钥匙锁上，设计比较隐蔽。打开故障门里面有28个考核开关，具备28项单项故障设计。
4、柜体上面部分是控制台的主控制区域，它分九个主控制单元：
⑴数控系统控制单元：本单元是整个控制台的大，本控制台采用广数31DM铣床系统；也可根据客户实际要求进行选型配置。
⑵步进驱动控制单元：它分X、Y、Z三个轴控制子单元。每个单元分别剖析了步进驱动器的内部结构原理图、控制方式和接线方法等。本单元把各连接端子引到面板上，通过连接线的连接并可控制电机运行，方便学员进行操作连接。
⑶三相变频控制单元：剖析变频控制原理，控制方式和接线方法等。本单元把各连接端子引到面板上，通过连接线的连接并可控制电机运行，实现无级调速，方便学员进行操作连接。
⑷数控机床控制线路全局图：把数控机床的强电控制部分、继电器控制部分、数控系统的输入/输出部分全部展示出来，作为一个示范，以便学员能更加方便操作维修机床。
⑸数控系统输入/输出控制单元：全面剖析了数控系统控制机床的原理与特点，内容包括伺服模拟信号输入/输出；主轴变频信号模拟量输出控制；冷却控制、机床零点信号控制、机床限位信号控制等。
⑹强电元器件安装区：把所有强电元器件统一安装在此处，如：交流接触器、直流继电器、保险管、三相灭弧器等。
⑺强电输出单元：把强电部分通过端子座引出，通过延长连接线对各单元进行连接。
⑻开关控制和电压电流指示单元：通过电压表和电流表来检测电源工作情况；用开关来控制及保护电路。
5、数控控制台技术性能：
●、输入电源：三相五线制380V交流电源。
●、漏电保护：漏电动作电流≤30mA；具有接地保护。
●、工作环境：温度-100-+400C。
●、整机功耗：＜4KW
●、考核柜尺寸：1370×600×1890mm
VM160型数控实训铣床主要技术参数
|
工作台面积（长X宽） |
280×160mm |
|
主轴转速范围 |
100－3500rpm |
|
主电动机功率 |
0.55kw(变频电机) |
|
工作台三向行程（X、Y、Z） |
250×160×180mm |
|
T型槽数及宽度 |
3×8mm |
|
重复定位精度 |
±0.01mm |
|
定位精度 |
±0.05mm |
|
刀柄型式 |
弹簧夹头ER16 |
|
主轴钻夹头装夹范围 |
Ф1~Ф10mm |
|
机床重量 |
350kg |
|
机床外形尺寸：长×宽×高 |
930×880×1600
mm |
ZY－31DM型数控铣床综合实训考核装置的配置
|
序号 |
材料名称与规格型号 |
数量 |
单位 |
|
1 |
数控系统（采用广数31DM） |
1 |
台 |
|
2 |
机床实训控制台（采用铁质钣金喷塑结构） |
1 |
台 |
|
3 |
VM160型数控实训铣床 |
1 |
台 |
|
4 |
手持脉冲编码器 |
1 |
台 |
|
5 |
铣刀：Ф3mm、4
mm、6 mm、8
mm、10 mm、12
mm等 |
6 |
只 |
|
6 |
故障点分布图 |
1 |
份 |
|
7 |
试车板料 |
1 |
箱 |
|
8 |
西门子光盘 |
1 |
张 |
|
9 |
CAD/CAM软件光盘 |
1 |
张 |
|
10 |
变频器使用手册 |
1 |
本 |
|
11 |
广数31DM铣床操作编程 |
1 |
本 |
|
12 |
广数31DM安装连接说明 |
1 |
本 |
|
13 |
实训台使用说明书 |
1 |
本 |
|
