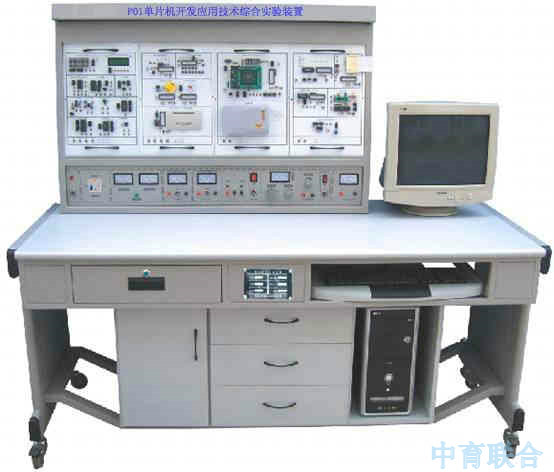

                     ZY-P01单片机开发应用技术综合实验装置

一、概述:本装置由控制屏、实验挂箱、实验桌组成,通过本实验台可完成单片机的接口扩展、数据采集、数据显示、键盘控制、定时器、打印机接口等实验,配备有仿真器。
设有电流型漏电保护器,控制屏若有漏电现象,漏电流超过一定值,即切断电源,对人身安全起到一定的保护。
装置采用组件式结构,更换实验模块便捷。如需扩展功能或开发新实验,只需添加实验模块挂箱即可,永不淘汰。

价格:18500元/台(电脑学校自备)

二、主要技术参数
1、输入电源:AC220V±10% 50Hz
2、工作环境:温度-10℃~+40℃ 相对湿度<85%(25℃)
3、装置容量:200VA
4、重量:100Kg
5、外形尺寸(cm):160×75×150
6、挂箱尺寸(mm):410×240×60
7、输出电源:有漏电、短路、过流保护
A.~220V,通过安全插座输出
B.直流稳压电源:±5V/1A ±12V/2A

三、装置构成
(一)实验屏:实验时放置实验挂箱,并提供实验电源,铁质双面亚光密纹喷塑结构。
(二)实验桌:钢木结构,桌面为防火、防水、耐磨高密度板,电脑桌连体设计,造型美观大方。
(三)实验模块:
1、DP--01 单片机实验挂箱(一)
LED点阵显示模块、点阵式字符液晶显示模块、8253定时计数器、A/D转换、D/A转换、V/F转换、F/V转换、串引EEPROM、EEPROM、Flash Rom、SRAM、I2C总线接口
2、DP--02 单片机实验挂箱(二)
8251串行口扩展、232总线串行接口、单片机最小应用系统1、单片机最小应用系统2、拔码开关输出
3、DP--03 单片机实验挂箱(三)
ISD 1420语音控制、IC卡读写接口、实时时针/日历、USB接口、RS232转RS485接口
4、DP--04 单片机实验挂箱(四)
8279接口电路、8255 I/O扩展、8155 I/O扩展、动态扫描显示模块、转换接口、MC14433、整列式键盘实验模块
5、DP--05 单片机实验挂箱(五)
步进电机驱动程序示列、温度传感器与温度控制、汽车转弯信号灯/十字路口交通灯、数字频率计、看门狗
6、DP--06 单片机实验挂箱(六)
十六位逻辑电平显示、继电器控制接口、常用器件接口、八位逻辑电平输出、单次脉冲、扬声器、串引静态显示模块、查询式键盘。
7、DP--07 单片机实验挂箱(七)
主功能逻辑笔、多功能密码锁、直流电动机驱动、步进电机驱动、微型打印机与单片机的接口
8、DP--08 单片机实验挂箱(八)
单片机与CPLD实验、sh51仿真器

四、基本实验内容
1.存储器块清零
2.二进制到BCD码转换
3.二进制到ASCII码转换
4.程序跳转表
5.内存块移动
6.数据排序
7.P1口输入、输出实验
8.继电器控制实验
9.用74LS244读入数据
10.用74LS273输出数据
11.串行数据转换并行数据
12.并行数据转换串行数据
13.PWM转换电压实验
14.音频控制实验
15.8255输入、输出实验
16.8155输入、输出实验
17.5LED静态串行显示实验
18.6LED动态扫描显示实验
19.查询式键盘实验
20.阵列式键盘实验
21.计数器实验
22.定时器实验
23.8253定时器实验
24.外部中断实验
25.串行口通讯实验
26.ADC0809模数转换实验
27.DAC0832数模转换实验
28.MC14433模数转换实验
29.EEPROM外部数据程序存储器实验
30.SRAM外部数据存储器扩展实验
31.93C46串行EEPROM数据读写实验
32.电子时钟实验
33.电子琴模拟实验
34.打印机控制实验
35.汽车转弯信号灯控制实验
36.温度传感器温度控制实验
37.温度过程控制模拟实验
38.五相步进电机模拟实验
39.计算器实验
40.数字频率计实验
41.V/F转换实验
42.F/V转换实验
43.LED点阵显示实验
44.字符液晶显示屏控制实验
45.8279键盘扫描显示实验
46.看门狗实验
47.8251串行口扩展通讯实验
48.I2C总线读写实验
49.RS232转RS485实验
50.USB接口实验
51.十字路口交通灯控制实验
52.五功能逻辑笔实验
53.直流电机驱动调速实验(实物)
54.步进电机驱动实验(实物)
55.IC卡读写实验
56.实时时钟/日历控制实验
57.语音芯片控制实验
58.单片机与CPLD实验
59.8051与PC机串行口通讯实验
60.Flash Rom外部程序存储器实验
61.多功能密码锁实验

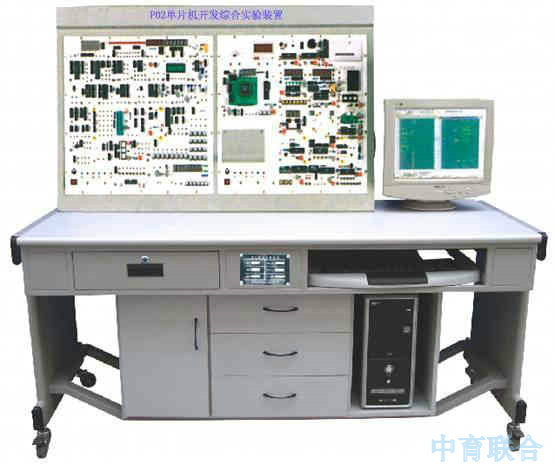

                                          ZY-P02单片机开发综合实验装置

本装置由控制屏、实验桌组成,通过本实验台可完成单片机的接口扩展、数据采集、数据显示、键盘控制、定时器、打印机接口等实验,配备有仿真器。实验模块丰富,实验功能强大。
设有电流型漏电保护器,控制屏若有漏电现象,漏电流超过一定值,即切断电源,对人身安全起到一定的保护。

价格:19500元/台(电脑学校自备)

一、本实验台包含的实验模块
1.单脉冲发生电路(复位电路)
2.8位逻辑电平输出
3.单路和多路(8位)发光二极管电路
4.扬声器驱动电路
5.拨码盘输入电路
6.继电器驱动电路
7.74LS245读入数据电路
8.74LS273读出数据电路
9.PWM转换电压电路
10.串行转换并行电路
11.并行转换串行电路
12.查询式键盘
13.阵列式键盘
14.5LED静态显示(串行)电路
15.6LED动态显示(扫描)电路
16.8155与单片机接口电路
17.8255与单片机接口电路
18.8253与单片机接口电路
19.DAC0832与单片机接口电路
20.ADC0809与单片机接口电路
21.MC14433与单片机接口电路
22.单片机的RS-232C总线接口
23.单片机的Centronics(最小应用系统)总线接口
24.93C46串行EEPROM与单片机接口电路
25.EEPROM的外部程序存储器扩展电路
26.SRAM的外部数据存储器扩展电路
27.汽车转弯信号灯实验电路
28.五相步进电机演示实验电路
29.温度传感器电路
30.温度过程控制实验电路
31.简易数字频率计实验电路
32.低频信号发生器
33.指针式直流电压表
34.数字式直流电压表
35.通用编程器(EPROM、89C51烧录器)
36.MP-A16-8微型针式打印机
37.仿真器
38.两组±5V、±12V直流稳压电源
39.字符型液晶显示屏控制电路
40.16位逻辑电平显示电路
41.LED16*8点阵电路
42.8279键盘显示接口电路
43.V/F转换接口电路
44.F/V转换接口电路
45.Flash ROM外部存储器扩展电路
46.看门狗实验电路
47.五功能逻辑笔实验电路
48.十字路口交通灯控制电路
49.直流电机驱动调速电路(实物)
50.步进电机驱动电路(实物)
51.IC卡及接口电路
52.实时时钟/日历控制电路
53.语音芯片控制电路
54.8251接口电路
55.I2C总线接口电路
56.RS232转RS485电路
57.USB接口电路
58.单片机与CPLD实验电路

二、实验项目
(一) 软件实验
1.存储器块清零
2.二进制到BCD码转换
3.二进制到ASCII码转换
4.程序跳转表
5.内存块移动
6.数据排序
(二) 硬件基础实验
7.P1口输入、输出实验
8.继电器控制实验
9.用74LS245读入数据
10.用74LS273输出数据
11.串行数转换并行数
12.并行数转换串行数
13.PWM转换电压实验
14.音频控制实验
15.8255输入、输出实验
16.8155输入、输出实验
17.5LED静态串行显示实验
18.6LED动态扫描显示实验
19.查询式键盘实验
20.阵列式键盘实验
21.计数器实验
22.定时器实验
23.8253定时器实验
24.外部中断实验
25.串行口通讯实验
26.ADC0809模数转换实验
27.DAC0832数模转换实验
28.MC14433模数转换实验
29.EEPROM外部程序存储器实验
30.SRAM外部数据存储器扩展实验
31.93C46串行EEPROM数据读写
32.电子时钟实验
33.电子琴模拟实验
34.打印机控制实验
35.汽车转弯信号灯控制实验
36.温度传感器模拟实验
37.温度过程控制模拟实验
38.步进电机模拟实验
39.计算器实验
40.数字频率计实验
41.V/F转换实验
42.F/V转换实验
43.LED点阵显示实验
44.字符液晶显示屏控制实验
45.8279键盘扫描显示实验
46.看门狗实验
47.8251串行口扩展通讯实验
48.I2C总线读写实验
99.RS232转RS485实验
50.USB接口实验
51.十字路口交通灯控制实验
52.五功能逻辑笔实验实验
53.直流电机驱动调速实验(实物)
54.步进电机驱动实验(实物)
55.IC卡读写实验
56.实时时钟/日历控制实验
57.语音芯片控制实验
58.单片机与CPLD综合实验
三、实验桌:
为铁质双层亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板;左右设有两个大抽屉(带锁),用于放置工具及资料,电脑桌联体设计,造型美观大方。
