● 本系列产品的特点:
实验台具有较完善的安全保护措施，较齐全的功能。实验操作桌中央配有通用电路插扳，电路插板注塑而成，表面均布有九孔成一组相互联通的插孔，元件盒在其上任意拼插成实验电路；元件盒盒体透明，直观性好，盒盖印有永不褪色元件符号，线条清晰美观。盒体与盒盖采用较科学的压卡式结构，维修、更换元件拆装方便。元器件放置在实验操作桌下边左右柜内，实验时取存方便，大大提高了管理水平，规划化程度，大大减轻了教师实验准备工作。
● 适用范围：
适用于高等院校及要求较高的中专、技校、职业学校、职业学院、电力学校、技能培训中心，可完成电工学、电工原理、电路分析、模拟电子技术、数字电路，电气控制设备等课程实验。该设备是现有实验室设备的更新换代或新建、扩建实验室的理想产品，它的配备是学校上水平、上等级的重要标志。
● 本系列设备实验台和实验操作桌结构和功能相同：
1、实验台构成与性能:
1.1. 电源及参数
1.1.1 输入电源:三相四线电源，输入时指示灯亮（模电、数电实验室成套设备为单相三线输入）
1.1.2 电源输出：有保险丝和漏电保护开关二级保护功能。
A组:单、三相可调交流电源，提供三相0～430V连续可调的交流电源，同时可得到0～240V单相可调电源(配有一台1.5KVA的三相自耦调压器，配有三只指针式交流电压表，指示调压器输出电压)。注：模电、数电实验室成套设备无三相调压输出，改为一台0.5KVA单相0－250V输出。
B组：低压交流电压3－24V分七档可调，最大输出电流1.5A，电流表指示。
C组：低压直流稳压电源，电压5V，电流0.5A，电流表指示。
D组:双路恒流稳压电源，二路输出电压均为0～30V，由多圈电位器连续调节，具有预设式限流过载保护功能，输出最大电流为1.5A，每路电源输出有0.5级数字电流表、电压表指示。电压稳压度<10－2，负稳压度<10－2，纹波电压:
<5mV。
E组：单相交流市电输出，供用户自备设备使用。
1.2函数信号发生器:
1.2.1波形：正弦波、三角波、方波、脉冲波、锯齿波、TTL方波.
1.2.2频率范围：由0.1Hz到2MHz，分七个频率档级。
1.2.3正弦波失真度：10-30Hz<3% 30Hz-100KHz≤1%
1.2.4方波响应：前沿/后沿≤100nS（开路）
1.2.5最大输出幅度(开路)：f＜lMHz 幅度≤15Vp-p ，1M＜f≤2MHz 幅度≤11Vp-p
1.2.6直流偏置(开路)：±l0V
1.2.7输出阻抗Z：Z0=50Ω±5Ω
1.2.8占空比:脉冲与锯齿波上升、下降沿可连续变化，范围10%～90％。
1.2.9压控振荡(VCF):加外加直流电压0±5V变化时，对应的频率变化大于l00:1。
1.2.10输出衰减:20dB 40dB 60dB
1.3频率计数器:
1.3.1测频范围:lHz～l00MHz ,六位数显。
1.3.2闸门时间:0.01S、0.1S、1S、10S
1.3.3输入阻抗(AC耦合)：电阻分量约500KΩ，并联电容约100P。
1.4单次脉冲:每次可输出一对正负脉冲。
1.5音频功率放大器：输入音频
电压不低于10mV，输出功率不小于1W，音量可调，内有喇叭，用于放大电路扩音，也可作信号寻迹。
1.6七段译码器(电工实验室成套设备无此功能)：3组七段译码器及对应译码显示数码管。
1.7外测交直流二用电流表:精度0.5级,三位半数字式显示，测量范围:0～1000mA
1.8外测交直流二用电压表:精度0.5级,三位半数字式显示，测量范围:0～99.9V。
1.9、直流电机Ia、If指示。1.10、直流电机Ra、Rf调速环节。
1.11、直流电机电源：0-220V直流电源输出。
注：“1.9，1.10，1.11”三项仅限“电工、模电、数电、电力拖动(带直流电机)实验室设备”有此功能。
2、实验操作桌:双面饰面板制成，不变形不褪色，尺寸:160×70×80cm，造型美观大方,中间设有抽屉，存放工具，左右二只存放柜，用于储存元器件。

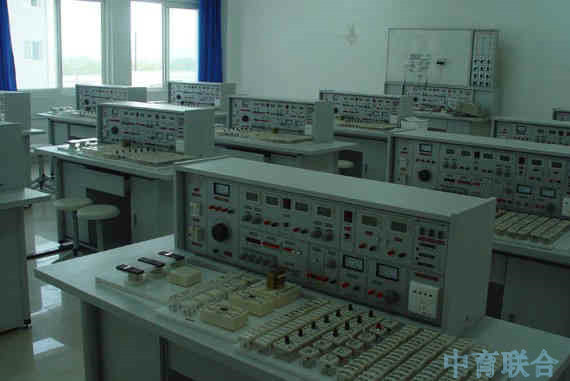

一、构成与配备(以二十四座为例)
(一) 实验操作桌12张，一桌二座，操作桌桌面中央设置通用电路插板(尺寸:35×90cm)，根据实验电路在其上任意拼
插元件盒成实验电路。元件盒盒体透明直观，内装元件一目了然，盒盖印有永不褪色元件符号，线条清晰美观，盒盖与
盒体采用压卡式结构、维修拆装更换方便。每张操作桌配有一粒胶皮板，保护通用电路插板桌面(如出需要在桌上放置电动机、焊接等)实验操作桌下部有二只元件储存柜，放置实验元器件及储存板。
(二)
示教控制台:由示教实验操作桌、实验台、演示控制屏组成，能分别控制12台学生实验台的电源。演示屏立在实
验台上，尺寸为160×70cm，用于讲解、演示。
(三)
实验台，共12台，每张学生实验操作桌上配置l台。
(四)
器材配备：13台0.18KW三相电动机，26只时间继电器，26只热继电器，13只电流测试插座，65只交流接触器，
13MF500型万用表，26只1.5级直流电表，25套电烙铁及烙铁架，13套剥线钳、尖嘴钳、螺丝刀等工具，13套实验所需的
电阻、电位器、电感、电容、变压器、条形磁铁、集成座等元件单元盒(元件已装在单元盒内)，25张塑料凳。
(五)
用户自备器材：示波器(型号不限)，功率表、滑线变阻器。
实验项目
电工部分
|
1·电工测量仪表的使用
2·常用元件的识别与检测
3·线性元件与非线性元件的伏安特性
4·电源的外特性
5·电位值、电压值的测定
6·电流表和电压表的扩程
7·基尔霍夫定律的验证
8·验证楞次定律
9·迭加原理与互易定理的验证
10·戴维南定理与诺顿定理的验证
11·电压源与电流源的等效变换
12·受控源特性的研究
13·一阶电路实验
14·二阶电路的过渡过程
15·研究LC元件在直流和交流电路中的特性
16·负载获得最大功率的条件 |
17·交流电路参数的测量
18·正弦交流电略中RLC元件的特性
19·RL及RC串联电路实验
20·RLC串联谐振电路
21·日光灯电路的连接及功率因数改善
22·三相负载的星三角接法
23·三相电路及功率的测量
24·R-C选频网络研究
25·二端口网络研究
26·单相变压器实验
27·互感电路实验
28·三相异步电动机的使用与起动
29·三相电动机继电接触控制的基本电路
30·三相电动机星型三角型起动控制实验
31·三相电动机的顺序控制实验
32·三相电动机能耗制动控制实验 |
实验室成套设备元件清单（每台）
|
元
件 名 称 |
型
号 |
数
量 |
备
注 |
|
电
阻 |
0.5Ω |
1 |
1/2W |
|
电
阻 |
5.1Ω |
1 |
1/2W |
|
电
阻 |
100Ω |
2 |
1/2W |
|
电
阻 |
200Ω |
1 |
1/8W |
|
电
阻 |
300Ω |
1 |
1/8W |
|
电
阻 |
330Ω |
2 |
1/8W |
|
电
阻 |
430Ω |
1 |
1/8W |
|
电
阻 |
510Ω |
1 |
1/8W |
|
电
阻 |
680Ω |
2 |
1/8W |
|
电
阻 |
820Ω |
1 |
1/8W |
|
电
阻 |
1K |
2 |
1/8W |
|
电
阻 |
1.5K |
1 |
1/8W |
|
电
阻 |
2K |
2 |
1/8W |
|
电
阻 |
10K |
1 |
1/8W |
|
电
阻 |
13K |
1 |
1/8W |
|
电
阻 |
39K |
2 |
1/8W |
|
电
阻 |
100K |
1 |
1/8W |
|
电 位
器 |
470Ω |
1 |
1/2W |
|
电 位
器 |
1K |
2 |
1/2W |
|
电 位
器 |
4.7K |
1 |
1/2W |
|
电 位
器 |
10K |
1 |
1/2W |
|
电 位
器 |
100K |
1 |
1/2W |
|
电 位
器 |
470K |
1 |
1/2W |
|
电解电容 |
47UF |
2 |
16V |
|
电解电容 |
220UF |
1 |
35V |
|
电解电容 |
470UF |
1 |
35V |
|
瓷片电容 |
0.01UF |
1 |
63V |
|
瓷片电容 |
0.1UF |
1 |
63V |
|
瓷片电容 |
2UF |
1 |
250V |
|
三 极
管 |
3DG6 |
2 |
|
|
二 极
管 |
4007 |
2 |
|
|
二 极
管 |
2AP9 |
1 |
|
|
指示灯(信号灯) |
6V 0.1A |
1 |
|
|
开
关 |
|
4 |
|
|
变 压
器 |
220/6V.6V |
1 |
8W |
|
电
感 |
8Ω |
1 |
|
|
电 感(镇流器) |
8W |
1 |
|
|
日光灯管 |
8W |
1 |
|
|
日光灯座 |
|
2 |
|
|
起 动
器 |
|
1 |
|
|
灯
泡 |
220V/15W |
12 |
自备 |
|
灯
座 |
|
12 |
|
|
条形磁铁 |
|
1 |
|
|
原副线圈 |
|
1 |
|
|
集成运放 |
UA741 |
2 |
|
|
集 成
座 |
14脚 |
1 |
|
|
直流电表 |
5MA |
1 |
|
|
直流电表 |
50MA |
3 |
|
|
直流电表 |
±100UA |
1 |
|
|
直流电表 |
15V |
1 |
|
|
交流电表 |
500MA |
3 |
|
|
交流接触器 |
CJ10﹣10A
380V |
5 |
|
|
按钮﹣绿 |
LA19﹣11 |
4 |
|
|
按钮﹣红 |
LA19﹣11 |
2 |
|
|
三相闸刀 |
HK8﹣16/3 |
1 |
|
|
热继电器 |
JRO﹣20/3 |
2 |
|
|
时间继电器 |
JS7﹣2A
380V |
2 |
|
|
电 动
机 |
△接380V |
1 |
|
|
工
具 |
|
万 用
表 |
MF47 |
1 |
|
|
尖 嘴
钳 |
|
1 |
|
|
螺 丝
刀 |
|
3 |
|
|
剥 线
钳 |
|
1 |
|
|
连 接
线 |
|
若 干 |
|
|
其
他 |
|
实验台 |
|
1台 |
|
|
实验桌 |
|
1张 |
|
|
防腐皮 |
|
1块 |
|
|
凳子 |
|
2张 |
|
|
电工电子、电力拖动实验室、电气控制实验室成套设备
A、高校数字电子、模拟电路实验室
|
序号
|
产品型号
|
设 备 名称
|
单位
|
单 价
(元）
|
备注
|
|
01
|
ZY-最新豪华型
|
电工实验室成套设备
|
套（24座）
|
86000.00
|
|
|
02
|
ZY-最新豪华型
|
模拟电子、数字电子电路实验室成套设备
|
套（24座）
|
89800.00
|
|
|
03
|
ZY-最新豪华型
|
电工、模拟、数字电子电路三合一综合实验室成套设备
|
套（24座）
|
107000.00
|
|
|
04
|
ZY-最新豪华型
|
电工、模电、数字电子电路、电气控制设备四合一综合实验室成套设备
|
套（24座）
|
124800.00
|
|
|
05
|
ZY-最新豪华型
|
模拟、数字电子电路、微机接口电路、微机应用综合实验室成套设备
|
套（24座）
|
113000.00
|
|
|
06
|
ZY-最新豪华型
|
电气控制实验室成套设备
|
套（24座）
|
81000.00
|
|
B、通用电工、电子、电拖实验室
|
序号
|
产品型号
|
设 备 名 称
|
单 位
|
单 价
(元）
|
备 注
|
|
07
|
ZY-18
|
通用电工实验室成套设备 |
套（24座）
|
59000.00
|
|
|
08
|
ZY-18
|
通用电子实验室成套设备 |
套（24座）
|
59000.00
|
|
|
09
|
ZY-18
|
通用电工、电子实验室成套设备 |
套（24座）
|
79000.00
|
|
|
10
|
ZY-18
|
通用电工、电子、电力拖动实验成套设备 |
套（24座）
|
89000.00
|
|
|
11
|
ZY-98
|
通用电工、电子、电力拖动、直流电机（四合一）实验室成套设备 |
套（24座）
|
97000.00
|
|
|
12
|
ZY-319
|
立式通用电工、电子实验室成套设备 |
套（24座）
|
196667.00
|
|
|
13
|
ZY-319
|
立式通用电工、电子、电拖实验室设备 |
套（24座）
|
218773.00
|
|
|
14
|
ZY-319
|
立式通用电工、电子、电拖、直流电机实验室成套设备（四合一） |
套（24座）
|
237066.00
|
|
|
15
|
ZY-95
|
通用电力拖动实验室成套设备 |
套（24座）
|
59200.00
|
|
|
16
|
ZY-95
|
通用电力拖动实验室成套设备（带直流电机实验） |
套（24座）
|
76800.00
|
|
C、高校电工、电子、电机控制系统实验台
|
序号
|
产品型号
|
设 备 名 称
|
单 位
|
单 价
(元）
|
备 注
|
|
01
|
ZY-501A
|
通用电工实验装置 |
台
|
23500.00
|
 详细说明
|
|
02
|
ZY-501B
|
电工电子实验装置 |
台
|
25600.00
|
详细说明 |
|
03
|
ZY-501C
|
电工电子电力拖动实验装置 |
台
|
29500.00
|
详细说明 |
|
04
|
ZY-502A
|
电气技术实验装置 |
台
|
46500.00
|
详细说明 |
|
05
|
ZY-502B
|
电气技术实验装置 |
台
|
56800.00
|
详细说明 |
|
06
|
ZY-502C
|
电气技术实验装置 |
台
|
58500.00
|
详细说明 |
|
07
|
ZY-502D
|
电气技术实验装置 |
台
|
62500.00
|
详细说明 |
|
08
|
ZY-502E
|
电气技术实验装置 |
台
|
71500.00
|
详细说明 |
|
09
|
ZY-503A
|
电机控制系统实验装置 |
台
|
46400.00
|
详细说明 |
|
10
|
ZY-503B
|
电机控制系统实验装置 |
台
|
54000.00
|
详细说明 |
|
11
|
ZY-503C
|
电机控制系统实验装置 |
台
|
71800.00
|
|
D、通用智能型电工电子、电力拖动实验室、电气控制实验室成套设备系列
|
序号
|
产品型号
|
设 备 名 称
|
单 位
|
单 价
(元）
|
备 注
|
|
101
|
ZY-745 |
通用智能型电子实验与技能实训考核台 |
套（24座）
|
152500.00 |
|
|
102
|
ZY-745 |
通用智能型电工实验和电工技能实训考核台 |
套（24座）
|
177500.00 |
|
|
103 |
ZY-745 |
通用智能型电工、电子实验与技能实训考核台 |
套（24座）
|
210000.00 |
|
|
104 |
ZY-745 |
通用智能型电工、电子、电拖实验与技能实训考核台 |
套（24座）
|
220000.00 |
|
|
105 |
ZY-745 |
通用智能型电工、电子、电拖（带直流电机）实验与技能实训考核台 |
套（24座）
|
237500.00 |
|
E、电工、电子、电力拖动（带直流电机）技能实训考核台系列
|
序号
|
产品型号
|
设 备 名 称
|
单 位
|
单 价
(元）
|
备 注
|
|
106
|
ZY-745 |
电工技能实训考核台 |
套（24座）
|
165000.00 |
|
|
107
|
ZY-745 |
电子技能实训考核台 |
套（24座）
|
140000.00 |
|
|
108 |
ZY-745 |
电工、电子技能实训考核台 |
套（24座）
|
187500.00 |
|
|
109 |
ZY-745 |
电工、电子、电力拖动技能实训考核台 |
套（24座）
|
207500.00 |
|
|
110 |
ZY-745 |
电工、电子、电力拖动（带直流电机）技能实训考核台 |
套（24座）
|
223750.00 |
|
F、电工、模电、数电、电力拖动（带直流电机）实验与实训考核台系列
|
序号
|
产品型号
|
设 备 名 称
|
单 位
|
单 价
(元）
|
备 注
|
|
111
|
ZY-760 |
模电、数电实验与技能实训考核台 |
套（24座）
|
162500.00 |
|
|
112
|
ZY-760 |
电工、模电、数电实验与技能实训考核台 |
套（24座）
|
220000.00 |
|
|
113 |
ZY-760 |
电工、模电、数电、电力拖动实验与实训考核台 |
套（24座）
|
235000.00 |
|
|
114 |
ZY-760 |
电工、模电、数电、电力拖动（带直流电机）实验与实训考核台 |
套（24座）
|
247500.00 |
|
|
115 |
ZY-760 |
工厂电气控制实验、实训考核实验室成套设备 |
套（24座）
|
161000.00 |
|
G、立式电工、模电、数电、电气控制（带直流电机）实验台系列
|
序号
|
产品型号
|
设 备 名 称
|
单 位
|
单 价
(元）
|
备 注
|
|
116
|
ZY-528 |
立式电工实验台 |
套（24座）
|
208334.00 |
|
|
117
|
ZY-528 |
立式电工、模电、数电实验台 |
套（24座）
|
230000.00 |
|
|
118 |
ZY-528 |
立式电工、模电、数电、电气控制实验台 |
套（24座）
|
246668.00 |
|
|
119 |
ZY-528 |
立式电工、模电、数电、电气控制（带直流电机）实验台 |
套（24座）
|
263338.00 |
|
H、立式通用电工、电子、电拖（带直流电机）实验室成套设备系列
|
序号
|
产品型号
|
设 备 名 称
|
单 位
|
单 价
(元）
|
备 注
|
|
120
|
ZY-319 |
立式通用电工、电子实验台 |
套（24座）
|
196667.00 |
|
|
121
|
ZY-319 |
立式通用电工、电子、电拖实验台 |
套（24座）
|
218773.00 |
|
|
122 |
ZY-319 |
立式通用电工、电子、电拖（带直流电机）实验室成套设备 |
套（24座）
|
237066.00 |
|
L、电工实训考核鉴定装置、机床电气实训考核装置
|
序号
|
产品型号
|
设
备 名 称 |
单 位
|
单 价
(元）
|
备 注
|
|
123
|
ZY-760 |
高级电工、电拖实训考核装置 |
台 |
28750.00 |
|
|
124
|
ZY-251A |
电工实训考核鉴定装置 （定时、误操作记录式） |
台 |
13900.00 |
|
|
125 |
ZY-251B |
电工实训考核装置（一般式） |
台 |
12000.00 |
|
|
126 |
ZY-253A |
机床电气实训考核装置（定时、误操作记录式） |
台 |
16000.00 |
|
|
127 |
ZY-253B |
机床电气实训考核装置 |
台 |
13500.00 |
|
|
128
|
ZY-760 |
网络型PLC与变频调速高级电工综合实训考核装置 |
台 |
|
|
|
129
|
ZY-760 |
网络型PLC高级电工综合实训考核装置 |
台 |
|
|
|
130 |
ZY-760 |
高级电工实训考核、中级电工考核、初级电工考核、电工技能考核、考核柜 |
台 |
|
|
|
131 |
ZY-761 |
高级维修电工及技能培训考核实训装置,中级维修电工,初级维修电工 |
台 |
|
|
|
132 |
|
|
台 |
|
|
|
|
|
