欢迎光临!!本公司将一如既往地为新老客户提供一流产品与一流的服务!销售电话:010-67067406 010-67067114 010-87972829
北京中育联合教学设备有限公司 业 务 部:010-67067406
          010-67067114
          010-87972829
置顶

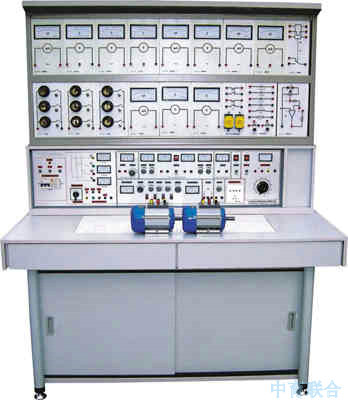

   该设备是在“通用电工电子实验室成套设备”的基础上增加电力拖动实验,是电工、电子、电力拖动三门课程的有机结合,其可满足大、中专院校、职业学校、技校电工学、电工原理、电子技术、电力拖动控制线路等课程实验,该实验台功能齐全、整体结构紧凑、外形美观大方、组装方便、占地面积少等特点。三门课程实验合为一体,大大提高实验室的利用率,减少管理人员,减少资金投入。该设备是各类高等院校、中等专业学校和职业学校电工、电子、电力拖动实验室设备的理想换代产品。

(全套24座12台)价格:218773元

1、结构与技术指标:同“通用电工电子实验室设备”
2、配备(以二十四座为例):
1、实验桌:配有12台实验桌(一台二座),规格148×68×85cm,桌面中央装有通用电路板,尺寸为90×35cm,电子实验在其上完成,桌下部为元件储存柜。
2、24张塑料凳
3、控制柜:共12台,每一实验桌配备1台
4、实验屏:共12台,每一实验桌配备1台,电工与电力拖动实验在其上完成。
5、单元盒:每台具备B-01~B-31单元盒外,每台另增加14块电力拖动元件单元盒。
6、12套电子实验用的电阻、电位器、电容,变压器、二极管、三极管、集成、可控硅、电感等。
7、总电源控制台l台,分别控制12台学生实验台的电源。
8、器材:12只MF500型万用表,24把烙铁及烙铁架,12套尖嘴钳、剥线钳、螺丝刀,480根自锁紧叠插式连接线,24台180W三相交流电机。
9、 用户自备器材:示波器(型号不限),功率表,晶体管毫伏表,滑线变阻器。


实验项目
电工实验部分

1·常用电工仪表的使用
2·线性元件与非线性元件的伏安特性
3·直流电路电压与电位的研究
4·基尔霍夫定律的验证
5·迭加原理与互易定理的验证
6·代文宁定理与诺顿定理的验证
7·电压源与电流源的等效变换
8·受控源的研究
9·一阶电路的响应
10·二阶电路的响应
11·研究LC元件在直流电路和交流电路中的特性
12·交流电路参数的测量
13·正弦交流电路RLC元件的特性
14·RL及RC串联电路实验

15·RLC串联谐振电路
16·日光灯电路连接
17·改善功率因数实验
18·互感的测量
19·三相电路及功率的测量
20·R-C选频网络实验
21·二端口网络的研究
22·单相变压器实验
23·三相异步电动机的使用与起动
24·三相异电动机的正、反转
25·三相异步电动机的Y-△起动
26·三相异步电动机的顺序控制
27·三相异步电动机的能耗制动

电子实验部分

1·晶体二极管的特性及检测
2·晶体三极管输入输出特性
3·低频小信号电压放大器
4·直接耦合两级放大器
5·RC耦合两级放大器
6·负反馈对放大器性能的影响
7·变压器耦合推挽功率放大器
8·互补对称推挽功率放大器(OTL)
9·单相半波整流
10·单相全波整流
11·单相桥式整流
12·单相桥式整流滤波
13·单结晶体管特性
14·单结晶体管触发电路
15·晶闸管简单测试及可控整流电路
16·场效应管测试
17·串联型稳压电压
18·差动放大电路的研究
19·集成运放参数的测试
20·集成运放减法电路
21·集成运放加法电路
22·集成运放积分电路
23·集成运放微分电路
24·集成运放文氏正弦波振荡器
25·电容三点式振荡器
26·电感三点式振荡器
27·集成稳压电路
28·无稳态电路(多谐振荡器)
29·施密特触发器
30·集成与门逻辑功能测试
31·集成非门电路逻辑功能测试
32·集成或门电路逻辑功能测试
33·集成与非门逻揖功能测试
34·CMOS门电路的测试
35·基本RS触发器
36·JK触发器
37·D触发器
38·555时基电路的应用(方波发生器)
39·二一十进制计数器
40·二一十进制8421译码器
41·加法器
42·减法器
43·用集成与非门构成单稳态触发器
44·组合逻辑电路
45·P-N结单向导电特性
46·三权管ICBO的测量电路
47·三极管ICEO的测量电路
48·三极管电流放大
49·三极管的VA特性
50·带负载的单级小信号电压放大
51·电压负反馈偏置电路
52·分压式电流负反馈偏置电路
53·用热敏电阻稳定工作点
54·用二极管稳定工作点
55·分析Ce对低频特性的影响
56·共基极放大实验电路
57·共集电极放大实验电路
58·共源极基本放大电路
59·场效应管自给偏压放大电路
60·场效应管分压式自偏压电路
61·场效应管共漏极电路
62·场效应管共栅极电路
63·单管阻容放大电路
64·基本直流放大电路
65·用电阻提高后级发射极电位
66·用稳压管提高后级发射极电位
67·变压器耦合放大电路
68·甲类功率放大电路
69·乙类功率放大电路
70·串联电流负反馈
71·串联电压负反馈电路
72·并联电压负反馈电路
73·并联电流负反馈电路
74·两级放大电路中的负反馈
75·射极输出电路
76·自举射极输出电路
77·用电容衰减高频电压
78·用负反馈消除自激振荡
79·电池监视电路
80·场效应管、三极管组成放大电路
81·PNP-NPN直接耦合放大电路
82·共基共射放大电路
83·晶体管开关作用
84·液位光电控制
85·简单的温控电路
86·模拟光控简易路灯自动开关电路
87·RC移相振荡器
88·双T选频网络
89·双T选频网络组成的振荡器
90·变压器反馈式振荡电路
91·场效应管变压器反馈式振荡电路
92·防盗报警电路
93·串联型晶体振荡电路
94·互补音频振荡讯响器
95·报警讯响器
96·音乐门铃电路
97·电子报警器电路
98·差动放大电路的基本形式
99·电子门铃电路
100·准互补对称电路
101·三管OTL互补对称电路
102·长尾式差动放大电路
103·差动输入单端输出
104·单端输入双端输出
105·单端输入单端输出
106·双电源式长尾差动放大电路
107·差动式放大器实验电路
108·具有恒流源的差动放大电路措施
109·单端输出差动放大电路的温度分析
110·闪光器电路
111·运算放大器的基本接法
112·电流差动式运放用作交流比例放大
113·Vos的简易测量方法
114·Aos的简易测量方法
115·Aod的简易测量方法
116·共模抑制比Cmrr的简易测试
117·最大共模输入电UIcm的简易测试
118·Yopp的简易测试
119·SR的测量方法
120·基本同相放大接法

121·运放构成的LC振荡器
122·电热杯调温电路
123·引到反向端输入调零措施
124·引到同向端输入调零指施
125·为使电值不致过大的接法
126·利用三极管的基极电流实现对Ios的温度补偿
127·利用T型网络提高等效反馈电阻
128·使互补管工作在甲乙类扩大输出电流的措施
129·对电容负载进行校正时措施
130·反相输入保护措施
131·同相输入保护措施
132·利用稳压管保护器件
133·电源极性错接的保护
134·电源启动瞬间过压保护
135·二极管检波电路
136·利用PN结的温度系数测量温度的电路原理
137·双二极管限幅器
138·反相运放基本电路
139·可变比例放大
140·同相运放基本电路
141·电压/电流变换电路
142·电流/电压变换电路
143·电压跟随器
144·差动放大基本电路
145·运算放大器的差动输
146·反相输入求和运算
147·同相输入求和运算
148·双端输入求和运算
149·基本积分电路
150·EG考滤泄漏阻对的积分运算电路
151·提高积分时间常数的措施
152·快速积分电路
153·模拟一阶微分方程电路
154·模拟二阶微分方程电路
155·基本微分电路
156·实用微分电路
157·利用间接方法得到近似微分
158·基本对数运算电路
159·利用三极管的对数特性组成对数运算电路
160·反对数放大的基本电路
161·Vo正比于VxVy电路
162·简单的过零此较电路
163·具有滞迥特性的比较电路
164·双限比较电路
165·利用二级管作为上限检测幅度选择电路
166·双限三态比较电路
167·下限检幅选择电路
168·基本采样保护电路
169·RC无源网终的低通滤波电路
170·滤波电路接到组件的同相输入端
171·滤波电路接到组件的反相输入端
172·简单二阶RC滤波电路
173·典型RC有源滤波电路
174·两阶有源滤波电路
175·多路反馈二级有源滤波电路
176·典型二阶高通有源滤波电路
177·基本带通滤波电路
178·典型带通滤波电路
179·用双T网络组成的带阻滤波
180·输出限幅的反相器
181·实用差值运算放大器
182·矩形波振荡电路
183·阻容移相触发电路
184·电热褥调温装置
185·宽度可调的矩形波发生器
186·简单的锯齿波发生器
187·幅频可调的锯齿波发生器
188·单相桥式整流常用画法电路
189·全波整流电路的最大反向峰值电压
190·电容滤波电路
191·电容滤波带电阻负载
192·全波整流电容滤波电路
193·RC滤波电路
194·多段RC滤波电路
195·基本的LC滤波电路
196·T型滤波电路
197·二倍压整流电路
198·三倍压整流电路
199·基本稳压管稳压电路
200·基本调整管稳压电路
201·具有放大环节的稳压电路
202·调整管稳流电路
203·电子滤波器
204·串联稳压电路
205·并联稳压电路
206·电子催眠器
207·三端集成稳压电路
208·正电源输出可调的集成稳压电路
209·单相全波可控整流
210·硅稳压管稳压电路
211·单相半波可控整流
212·单相桥式半控整流
213·充电用硅整流器原理
214·感性负载对晶闸管的影响
215·晶闸管触发导通试验
216·反电动势负载晶闸管电路
217·简易电子调压电路
218·测试单结管分压比n
219·单结管振荡电路
220·单结管触发应用电路
221·二极管"与"门电路
222·三极管"或"门电路
223·与逻辑形象化
224·或逻辑形象化
225·非逻辑形象化
226·三极管"非"门
227·三极管"与非"门
228·三极管"或非"门
229·三扳管双稳态电路
330·三极管单稳态电路
231·三极管多谐振荡电路
232·置位触发电路
233·射极耦合双稳态
234·对称式多谐振荡器
235·环形多谐振荡器
236·微分型单稳态电路
237·集成施密特电路
238·矩形波发生器
239·单脉冲电路
240·连续脉冲发生器

电力拖动部分

1、闸刀开关正转控制线路
2·接触器点动正转控制线路
3·具有自锁的正转控制线路
4·具有过找保护的正转控制线路
5·倒顺开关控制正反转控制线路
6·接触器联锁的正反转控制线路
7·按钮联锁的正反转控制线路
8·按钮接触器复合联锁控制线路
9·自动往返行程控制线路
10·接触器控制串联电阻降压起动线略
11·时间继电器控制串联电阻降压控制线路
12·手动Y/△降压起动

13·接触器控制Y/△降压起动
14·时间继电器控制Y/△降压起动
15·QX3-13型Y/△自动起动控制线路
16·半波整流能耗制动控制线路
17·全波整流能耗制动控制线路
18·C620车床电气控制线路
19·手动降压起动
20·单相运行反接制动控制线路
21·电动葫芦电气控制线路
22·C6163车床电气控制线路
23·控制电路联锁控制线路
24·主电路联锁控制线路








A、高校数字电子、模拟电路实验室

序号

产品型号

设 备 名称

单位

单 价
(元)

备注

01

ZY-最新豪华型

电工实验室成套设备

套(24座)

86000.00

02

ZY-最新豪华型

模拟电子、数字电子电路实验室成套设备

套(24座)

89800.00

03

ZY-最新豪华型

电工、模拟、数字电子电路三合一综合实验室成套设备

套(24座)

107000.00

04

ZY-最新豪华型

电工、模电、数字电子电路、电气控制设备四合一综合实验室成套设备

套(24座)

124800.00

05

ZY-最新豪华型

模拟、数字电子电路、微机接口电路、微机应用综合实验室成套设备

套(24座)

113000.00

06

ZY-最新豪华型

电气控制实验室成套设备

套(24座)

81000.00

B、通用电工、电子、电拖实验室

序号

产品型号

设 备 名 称

单 位

单 价
(元)

备 注

07

ZY-18

通用电工实验室成套设备

套(24座)

59000.00

08

ZY-18

通用电子实验室成套设备

套(24座)

59000.00

09

ZY-18

通用电工、电子实验室成套设备

套(24座)

79000.00

10

ZY-18

通用电工、电子、电力拖动实验成套设备

套(24座)

89000.00

11

ZY-98

通用电工、电子、电力拖动、直流电机(四合一)实验室成套设备

套(24座)

97000.00

12

ZY-319

立式通用电工、电子实验室成套设备

套(24座)

196667.00

13

ZY-319

立式通用电工、电子、电拖实验室设备

套(24座)

218773.00

14

ZY-319

立式通用电工、电子、电拖、直流电机实验室成套设备(四合一)

套(24座)

237066.00

15

ZY-95

通用电力拖动实验室成套设备

套(24座)

59200.00

16

ZY-95

通用电力拖动实验室成套设备(带直流电机实验)

套(24座)

76800.00

C、高校电工、电子、电机控制系统实验台

序号

产品型号

设 备 名 称

单 位

单 价
(元)

备 注

01

ZY-501A

通用电工实验装置

23500.00

  详细说明

02

ZY-501B

电工电子实验装置

25600.00

详细说明

03

ZY-501C

电工电子电力拖动实验装置

29500.00

详细说明

04

ZY-502A

电气技术实验装置

46500.00

详细说明

05

ZY-502B

电气技术实验装置

56800.00

详细说明

06

ZY-502C

电气技术实验装置

58500.00

详细说明

07

ZY-502D

电气技术实验装置

62500.00

详细说明

08

ZY-502E

电气技术实验装置

71500.00

详细说明

09

ZY-503A

电机控制系统实验装置

46400.00

详细说明

10

ZY-503B

电机控制系统实验装置

54000.00

详细说明

11

ZY-503C

电机控制系统实验装置

71800.00



D、通用智能型电工电子、电力拖动实验室、电气控制实验室成套设备系列

序号
产品型号
设 备 名 称
单 位
单 价
(元)
      备 注
101

ZY-745

通用智能型电子实验与技能实训考核台

套(24座)

152500.00

102

ZY-745

通用智能型电工实验和电工技能实训考核台

套(24座)

177500.00

103

ZY-745

通用智能型电工、电子实验与技能实训考核台

套(24座)

210000.00

104

ZY-745

通用智能型电工、电子、电拖实验与技能实训考核台

套(24座)

220000.00

105

ZY-745

通用智能型电工、电子、电拖(带直流电机)实验与技能实训考核台

套(24座)

237500.00

E、电工、电子、电力拖动(带直流电机)技能实训考核台系列

序号
产品型号
设 备 名 称
单 位
单 价
(元)
      备 注
106

ZY-745

电工技能实训考核台

套(24座)

165000.00

107

ZY-745

电子技能实训考核台

套(24座)

140000.00

108

ZY-745

电工、电子技能实训考核台

套(24座)

187500.00

109

ZY-745

电工、电子、电力拖动技能实训考核台

套(24座)

207500.00

110

ZY-745

电工、电子、电力拖动(带直流电机)技能实训考核台

套(24座)

223750.00

F、电工、模电、数电、电力拖动(带直流电机)实验与实训考核台系列

序号
产品型号
设 备 名 称
单 位
单 价
(元)
     备 注
111

ZY-760

模电、数电实验与技能实训考核台

套(24座)

162500.00

112

ZY-760

电工、模电、数电实验与技能实训考核台

套(24座)

220000.00

113

ZY-760

电工、模电、数电、电力拖动实验与实训考核台

套(24座)

235000.00

114

ZY-760

电工、模电、数电、电力拖动(带直流电机)实验与实训考核台

套(24座)

247500.00

115

ZY-760

工厂电气控制实验、实训考核实验室成套设备

套(24座)

161000.00

G、立式电工、模电、数电、电气控制(带直流电机)实验台系列

序号
产品型号
设 备 名 称
单 位
单 价
(元)
     备 注
116

ZY-528

立式电工实验台

套(24座)

208334.00

117

ZY-528

立式电工、模电、数电实验台

套(24座)

230000.00

118

ZY-528

立式电工、模电、数电、电气控制实验台

套(24座)

246668.00

119

ZY-528

立式电工、模电、数电、电气控制(带直流电机)实验台

套(24座)

263338.00

H、立式通用电工、电子、电拖(带直流电机)实验室成套设备系列

序号

产品型号

设 备 名 称

单 位

单 价
(元)

     备 注

120

ZY-319

立式通用电工、电子实验台

套(24座)

196667.00

121

ZY-319

立式通用电工、电子、电拖实验台

套(24座)

218773.00

122

ZY-319

立式通用电工、电子、电拖(带直流电机)实验室成套设备

套(24座)

237066.00

L、电工实训考核鉴定装置、机床电气实训考核装置

序号

产品型号

设 备 名 称

单 位

单 价
(元)

     备 注

123

ZY-760

高级电工、电拖实训考核装置

28750.00

124

ZY-251A

电工实训考核鉴定装置 (定时、误操作记录式)

13900.00

125

ZY-251B

电工实训考核装置(一般式)

12000.00

126

ZY-253A

机床电气实训考核装置(定时、误操作记录式)

16000.00

127

ZY-253B

机床电气实训考核装置

13500.00

128

ZY-760

网络型PLC与变频调速高级电工综合实训考核装置



129

ZY-760

网络型PLC高级电工综合实训考核装置



130

ZY-760

高级电工实训考核、中级电工考核、初级电工考核、电工技能考核、考核柜



131

ZY-761

高级维修电工及技能培训考核实训装置,中级维修电工,初级维修电工



132

  心肺复苏模拟人、急救训练模型、电力急救训练模拟人
