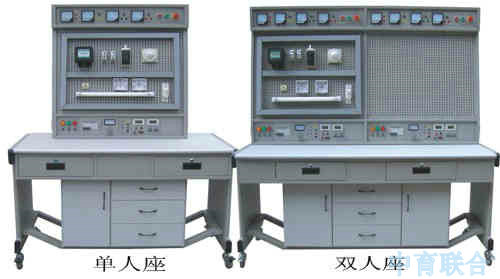

ZYWK-01A电工技能及工艺实训考核装置（网孔板）

一、概述本装置主要由实训桌、电源控制箱、实训元器件模块、网孔板（专利产品）组成，网孔板表面均布“┐”字网孔，元器件和走线槽装在特制的底座上，底座与网孔板相配套，实训时不需多人配合费好多时间把元器件用螺丝逐个固定在网孔板上，仅需取出相应的元器件模块,在网孔板上选好位置一插一拉即可紧紧地固定在网孔板上，构思巧妙，克服了一直以来围绕所有厂家网孔板实训设备实训考核时所需的烦锁的螺丝固定元器件的难题。元器件的合理安放、线路的合理布局，全部由学生自行完成，有效培养学生的电工技术和工艺操作技能。添加元器件能完成大中专院校、职校、技校的《电工学》、《电工技能训练》、初中高级《维修电工技能训练》、《电气控制技术》等相关电工技能、电工仪表与测量课程实训，也可作为电工考证的考核设备。

单人座价格：379000元/套（24座）双人座价格：359800元/套（24座）

二、特点
1.电路元器件不需用原始的固定方法,原始方法是非常费力费时间，把元器件用螺丝固定在网孔板上，且有的元器件还不能直接用螺丝在网孔板上固定（受结构和间距限制）。本装置仅需一插一拉即可牢牢地把元器件固定在网孔板上（采用构思巧妙的导轨式，专利产品,防冒必究），操作方便、更换元器件快捷、易扩展功能或开发新实训考核项目。
2.操作台只需三相四线交流电源即可投入使用、占地面积小、节约用房、减少基建投资。
3.设有电压型漏电保护器和电流型漏电保护器，能确保操作者的安全，各电源输出均有监示及短路保护功能。

三、技术性能及功能
（一）中控教师机：对实训考核室中所有学生机总体控制
1.输入电压：三相四线 380V±10% 50Hz
2.工作环境：环境温度范围为-5℃～+40℃ 相对湿度＜85%(25℃)
3.装置容量：＜1.5KVA
4.外形尺寸：1600mm×750mm×1650mm
5.测量仪表
（1）～5A电流表3只，型号6L2，精度1.5级
（2）智能型功率，功率因数表
由微电脑，高速、高精度A/D转换芯片和全数显电路构成。通过键控、数显窗口实现人机对话的智能控制模式。为了提高测量范围和测试精度，将被测电压、电流瞬时值的取样信号经A/D变换，采用专用DSP计算有功功率、无功功率，精度为0.5级，电压、电流量程分别为450V、5A，可测量负载的有功功率、无功功率、功率因数及负载的性质等；还可以贮存、记录15组功率和功率因数的测试结果数据，并可逐组查询。
6.电源输出
（1）带安全保护装置的三相四线电源输出，具有漏电和过载保护、线电压指示和急停按钮。
（2）直流稳流稳压电源：一组0-30V/2A直流稳流稳压电源输出，多圈电位器连续调节，具有预设式限流保护功能。
（3）配备三极、四极插座多组。
7.学生用电控制：装配20只学生电源通断开关及相应工作状况指示。具有总的漏电和过载保护。
（二）学生实训考核台
1.输入电压：三相四线制 380V±10% 50Hz
2.工作环境：-5℃～+40℃ 相对湿度＜85%(25℃)
3.装置容量：＜1KVA
4.外形尺寸（mm）：单人座1300×750×1650，双人座1650×750×1650
5.电源输出
（1）带安全保护装置的三相四线电源输出，具有漏电和过载保护、线电压指示和急停按钮。
（2）直流稳压电源：一组0-30V/2A直流稳压稳流电源输出，多圈电位器连续调节，具有预设式限流保护功能。
（3）配备单三相插座多组。

四、实训考核桌
铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨密度板，结构坚固，造型美观。
五、基本实训考核项目（增加元器件即可增加实训项目）
1、单相起动停止控制电路
2、异步电动机点动控制电路
3、异步电动机两地控制电路
4、异步电动机联锁正反转控制电路
5、双重联锁正反转控制电路
6、自动顺序起运控制
7、手动顺序起运控制
8、异步电动机星、三角起运控制电路
9、异步电动机能耗控制电路
10、异步电动机反接制动控制电路
11、自动往返控制电路
12、正反转点动、起动控制电路
13、带有点动的自动往返控制电路
14、异步电动机自锁控制电路
15、异步电动机单向点动起动控制电路
16、串电阻降压起动控制电路
17、C620﹣1型车床电路
18、电动葫芦电气控制电路
19、白炽灯控制电路
20、日光灯控制电路
21、触摸开关控制电路
22、声控开关控制楼梯白炽灯电路
23、人体感应开关控制楼梯白炽灯电路
24、单相电度表直接安装电路
25、单相电度表间接安装电路
26、三相四线有功电度表直接安装电路
27、三相四线有功电度表间接安装电路
28、电压表、电流表安装电路
29、一台电流互感器用于单相回路的接线电路
30、三台电流互感器接成星形接线电路
31、三台电流互感器接成三角形接线电路
32、Y3150型滚齿机控制电路
33、单相电动机控制电路
34、电流互感器与电流表配用接线图
35、两台电流互感器接成不完全星形接线电路

六、基本器材配备：单人座/台（双人座×2）

序号	名称	型号	数量	单位	品牌	备注
1	日光灯实训组件		1	套		安装特制底座
2	彩色灯泡及灯座		6	套		安装特制底座
3	单线开关		1	只	正泰	安装特制底座
4	二线开关		1	只	正泰	安装特制底座
5	单相漏电开关		1	只	正泰	安装特制底座
6	三相开关		1	只	正泰	安装特制底座
7	调光开关		1	只		安装特制底座
8	触摸延时开关		1	只		安装特制底座
9	人体感应自动开关		1	只		安装特制底座
10	声光控延时开关		1	只		安装特制底座
11	盒式开关		1	只		安装特制底座
12	插座		2	只		安装特制底座
13	溶断器		2	只		安装特制底座
14	4uF电容		1	只		安装特制底座
15	单相电度表		1	只	北京东字	安装特制底座
16	三相漏电开关	DZ47LE﹣32	1	只	正泰	安装特制底座
17	电流互感器		3	只	正泰	安装特制底座
18	三相四线有功电能表	DT862﹣4	1	只	正泰	安装特制底座
19	交流接触器	CJX2﹣0901	4	只	正泰	安装特制底座
20	中间继电器	JZ7﹣44	2	只	正泰	安装特制底座
21	热继电器	JR36﹣20	3	只	正泰	安装特制底座
22	螺旋式熔断器		5	只	正泰	安装特制底座
23	行程开关	YBLX﹣19/21	4	只	正泰	安装特制底座
24	电子式时间继电器	ST3	2	只	SUNWORLD	安装特制底座
25	桥堆		1	只		安装特制底座
26	变压器	200KVA	1	只	德力西	安装特制底座
27	可控硅		1	只		安装特制底座
28	可调瓷盘	1K／100W	3	只	德力西	安装特制底座
29	鼠笼式三相异步电机（带离心开关）	380Y/△180W 380V	1	只	北京微特
30	双速异步电机		1	只	北京微特
31	指示灯		6	只	正泰	安装特制底座
32	3H 控制按钮		2	只	正泰	安装特制底座
33	走线槽		5	米		安装特制底座
34	接线端子		20	孔		安装特制底座
35	万用表	MF-47	1	只	北京第四电表厂
36	螺丝刀	-、+字	2	把
37	尖嘴钳		1	把
38	电工刀		1	把
39	斜口钳		1	把
40	剥线钳		1	把
41	导线		50	米
42	钢锯		1	把
43	卷尺		1	只
44	手枪钻		1	把

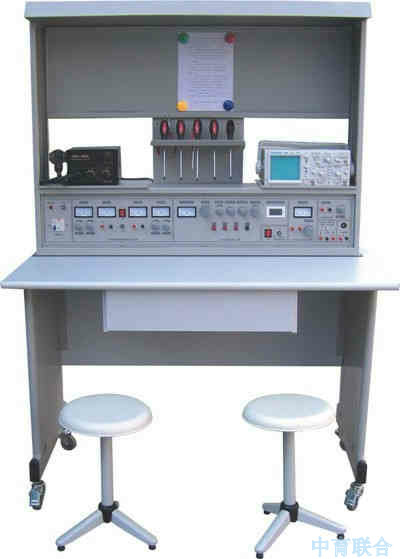

ZYGY电子技能及生产工艺流水线创新实训台

一、概述 该实训台是根据广大工厂的生产线流程岗位和《中等职业学校电工电子类专业仪器设备配置标准》及各类院校职业教育的教学和实训的迫切要求而研制。学生通过具体的实践流程操作，既能学会一般电子产品的工艺设计知识，同时通过电子产品的制作，掌握基本操作技能：安全操作、元器件及其封装的识别；元器件的装接、焊接、调试、故障排除。掌握SMT（表面贴装技术）、波峰焊及线路板的设计制作技能。让学生在校期间就有贴近工业现场的实际操作训练，加强学生动手能力，创新能力和运用所学知识能力的培养，达到工程训练目的。本装置是技工学校、职业院校、职教中心电子类、电子电器类、电子信息类专业电子技能及电子生产工艺实训理想设备。

单价:14500元/台（2座不包括电源总控台）

二、特点 （一）通用性强：即可通过实训台的编制组成多种产品生产流水线，完成产品的电子工艺实训，也可单台独立作为电子技能实训使用。
（二）综合性强：可作为电子、电工、机械等专业课程的实训、可作手工焊接实训、SMT焊接实训、电子装配实训、整机装配维修实训等。
（三）功能齐全：提供稳压电源、交流低压电流、函数发生器、蜂鸣器、多路插座、调压器等，为电子产品的测量调试和开发新产品提供丰富的资源。安装日光灯照明、看板（用来夹资料）、仪器架、工具架。
（四）创新性：提供多种电子元器件和电子产品装配工具，不但能锻炼学生的装配调试技能，还可以在现有产品的基础上进行二次开发：课程设计、毕业设计、电子竞赛课题，以培养学生的创新能力。
（五）配套实训资料丰富：每块所提供的实训板都有元器件清单、装配图、指导书，完成学生对认识、设计、焊接、调试、整机检修等多种技能工艺的实训。
三、技术性能
（一）输入电源：单相三线 220V±10% 50Hz
（二）输出电源：
1. 直流稳压电源：二路0-30V稳压直流电源输出，内置式继电器自动换档，多圈电位器连续调节，最大输出电流2A，具有预设式限流保护功能，数字显示电流电压；
2.低压交流电源输出：3V、6V、9V、12V、15V、18V、24V交流输出、电流2A；
3.函数发生器：输出正弦波、三角波、方波、频率范围5Hz-550KHz；频率有表指示。
4.单次脉冲输出：每拔一次开关即可输出一组正负脉冲；
5.音频功率放大器：内置喇叭，音频可调，在调试中可作信号寻迹使用。
（三）工作环境：温度-10℃～+40℃
（四）装置容量：＜500VA
（五）外形尺寸：1200mm×750mm×2000mm
四、实训台的构成
实训台由实训桌、控制柜、功能屏、实训线路板（包括元器件）、工具包等组成。
（一）实训桌：钢木结构，桌面为防静电、耐磨材料制成。
（二）控制柜：提供交直流电源、信号源、安全插座等。
（三）电源总控台：最多能同时控制40台实训台电源，具有漏电、过载保护功能，一个实训室配备1台；（四）工具套件：MF-47万用表1只、剥线钳1把、尖嘴钳1把、斜口钳1把、大小 + 字螺丝刀各1把、大小-字螺丝刀各1把、镊子1把、剪刀1把、烙铁1把、吸锡器1把、热台拨放台1台、放大镜台灯1只、焊锡丝、松香若干。
（五）实训线路板（套件）：实训线路涵盖数字电路、模拟电路、机、电、声、光、磁控制。

序号	名称	实训目的
1	三端稳压电源	掌握三端稳压模块的接线方法及应用；
2	串联型直流稳压电源	掌握串联型直流稳压器的调试方法；
3	低频信号电压放大器	掌握放大器的工作原理、装配焊接工艺、调试方法；
4	具有负反馈信号放大器电路	掌握负反馈信号放大器的工作原理、装配焊接工艺、调试方法；
5	文氏桥振荡器的焊接与制作	掌握运放741工作特点及文氏振荡器的工作原理；
6	电池电压监视电路	熟悉应用广泛的电压监视器的工作原理及制作方法；
7	电子催眠器	掌握单结管的工作原理及应用；
8	模拟“知了”电子电路	掌握多谐振荡器和音频振荡器的工作原理及应用；
9	实用声控、光控节电照明灯电路	掌握555时基集成电路、可控硅、声、光元器件的综合实际应用及焊接、调试技能和综合训练；
10	语音报警喇叭	掌握门锁防盗报警器电路的工作原理；
11	逻辑测试器	了解集成运放LM324的具体应用，熟透逻辑测试器的电路结构和工作原理；
12	正负脉冲信号	掌握正负脉冲的工作原理及集成的功能特性；
13	智力竞赛抢答器	了解晶闸管的特性及应用，掌握晶闸管构成的多路抢答器的工作原理，进一步熟悉电子电路的装配、调试、检修方法；
14	水位报警器	熟悉数字集成与非门电路的应用，掌握电路的工作原理；
15	迷你闪光彩灯	熟悉彩灯控制原理，使学生进一步熟悉电子电路的制作工艺；
16	光控音乐门铃	了解音乐集成块和光敏三极管的具体应用，熟悉光控音乐门铃的电路结构和工作原理；
17	实用模拟自然风控制器	掌握NE555和晶闸管构成的模拟自然风控制器工作原理，进一步熟悉电子电路的装配、调试、检测方法；
18	台灯调光器	了解晶闸管和单结晶闸管的特性与应用，掌握晶闸管和单结晶体管构成的台灯调光电路的工作原理；
19	实用CMOS触摸锁钥	了解CMOS反相器的特性及在控制电路中的应用，掌握触摸锁钥电路工作原理；
20	自动充电器	掌握变压器、继电器在电路中的运用，及该电路的工作原理；
21	分立AM收音机	六管超外差便携式，掌握收音机的工作原理及调试方法；
22	集成FM收音机	SMT贴片式元件，电调谐，掌握贴片的焊接方法及工艺要求；
23	数字万用表	三位半显示，可测电压、电流、电阻、晶体管；
24	机器猫	机、电、声、光、磁结合，可以通过声、光、磁三种方式让机器猫动起来，通过制作完成EDA实践的全程训练过程。

五、实训项目
（一）电子线路基本认识实训
1.常用电子元器件的分类与封装识别
2.常用电子元器件的质量测量工艺
3.产品装配图、方框图、电路原理图等知识
（二）电子元器件检测实训
1.电阻电容的识别与检测
2.二极管的识别与检测（管脚、材料、特性）
3.晶体管的识别与检测（管脚、材料、特性）
4.场效应管的识别与检测（管脚、材料、特性）
5.集成运算放大器的识别与检测（管脚、性能指标）
6.中小规模数字集成电路（管脚、性能指标）
7.开关、继电器、电声器件的识别与检测
（三）电子产品线路板焊接工艺实训
1.焊接工具使用
2.焊接材料的种类与选用
3.手工焊接步骤
4.焊接质量分析
5.工业生产中的焊接技术介绍
（四）表面贴片技术（SMT）实训
1.SMT元器件分类与认识
2.SMT印制线路板设计与制作（另购设备）
3.SMT工艺流程
4.SMT组装系统介绍
（五）产品装配、焊接、调试、检测实训：
是上述四（五）的1至24项
