YY-18型液压传动演示系统

透明液压专利技术是中育公司为实现液压传动课程现代化教学而进行研究的最新科技成果,它填补了技校、中专、大专院校的液压传动透明教学设备的国家空白。液压传动具有重量轻、功率大、结构简单、布局灵活、控制方便等特点、速度、扭矩、功率均可作无级调节,能迅速换向和变速,调速范围宽,快速性好,工作平稳、噪音小,元器件已实现系列化、标准化,通用化等一系列优点,随着科学技术的发展,液压传动作为一种可以传递动力和控制的传动方式,已经日益广泛应用到医疗、科技、军事、工业自动化生产、起动、运输、矿山、建筑、航空等各个领域。

单价:35800元/台

为了尽快的适应各个领域的发展,培养出大量的掌握液压传动基础知识和实际操作技能的技术工人、技术员、工程师、输送到社会主义建设的各条战线。我公司根据《液压传动》、《液压原理》、《机械基础》、等教材内容要求和国内液压元件特点,参考国外先进技术,经过多年的努力探索,我们以理论为依据,以实验为手段,采用高精密度加工工艺,克服了透明有机塑料具有热塑性,容易变形,机械强度差,而液压元件表面光洁度,结构精度要求高的一系列实际困难,最终研制成功YY-18型透明液压传动演示系统。它填补了技术、中专、大专院校的液压传动通用教学设备的国家空白,并于1995年获得了国家专利(专利号:ZL952145995)。各种机械对液压传动的要求是多种多样的,一般多是由方向控制回路,压力控制回路,速度控制回路,顺序控制回路等基本功能回路组成。本演示系统通过对以上四大基本功能的十八种基本控制回路的实验演示(扩展实验可达60种),使学生能熟识二十多种常用液压元件的结构,性能及用途,掌握十几种基本回路的工作过程及原理,提高学生故障处理及解决问题的能力,在实验演示中得到启发,引发兴趣,利用它可以对本产品所提供的各种元件容限内的其它油路进行实验(如图设计,毕业设计)。

主要技术指标:

本产品的所有液压元件、演示台及附件的技术指标均依据北京中育联合教学设备有限公司《透明液压传动演示系统企业标准》Q/XDJY 01-95 进行设计、生产、检验。它是在原有的Q/XDJY  01-95标准的基础上进一步改进、完善、提高而形成的,它的发布、备案、实施标志着我公司的产品在性能、质量又跨上了一个新的台阶。

主要性能指标:

1.电源:220V  50Hz

2.演示台外形尺寸:120Cm(长)×60Cm(宽)×180 Cm(高)。

3.油泵电机:Z-400  直流电动机,功率:400W  并配专用稳压直流电机调速器,调速范围:0-2000RMP

4.演示实验油路液流要求压力仅需0.3-0.5Mpa (油泵最高压力:Pmax=1.5Mpa)

5.液压泵工作时离液压台1.5m远处噪声≤58dB.

十八种基本液压传动控制回路

1.用换向阀的换向回路

2.“O”型机能换向阀的闭锁回路

3.用液控单向阀的闭锁回路

4.压力调定回路

5.二级压力回路

6.用减压阀的减压回路

7.用增压缸的增压回路

8.用换向阀的卸载回路

9.进油节流调速回路

10.回油节流调速回路

11.调速齿轮泵调速回路

12.调速齿轮泵和调速阀的复合调速回路

13.流量阀短接的速度换接回路

14.二次进给回路

15.用顺序阀的顺序动作回路

16.用压力继电器的顺序动作回路

17.用电器行程开关的顺序动作回路

18.用行程阀的顺序动作回路

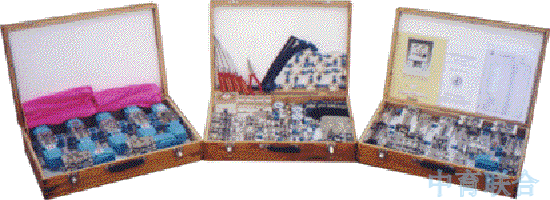

YY-18型透明液压传动演示系统一览表

序 号





数 量



01

YY-18型实验演示台

1



02

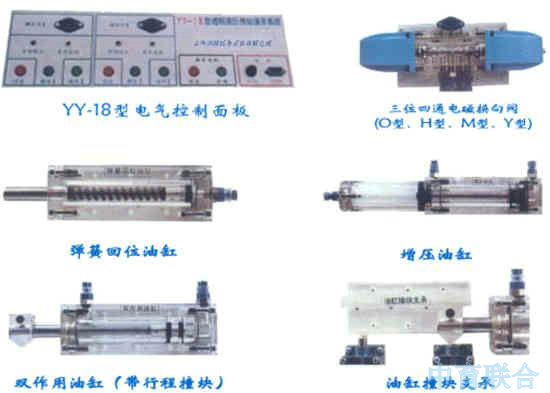

YY-18型电气线路面板

1

安装演示台上

03

拖动电机及调节器速电路

1

安装演示台上

04

齿轮油泵

1

台上透明元件

05

油箱

1

台上透明元件

06

辅助油箱

1

组合透明元件

07

行程开关组件(常开、常闭)

2

组合透明元件

08

双作用油缸(带撞块)

2



09

弹簧回位油缸

1

组合透明元件

10

增压油缸

1

组合透明元件

11

单向阀

2

组合透明元件

12

液控单向阀

2

组合透明元件

13

溢流阀

2

组合透明元件

14

节流阀

1

组合透明元件

15

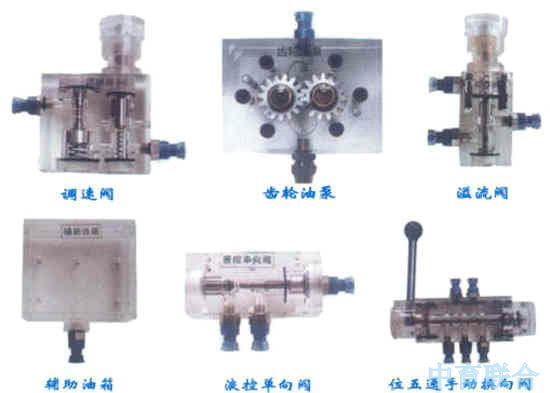

调速阀

2

组合透明元件

16

顺序阀

2

组合透明元件

17

减压阀

1

组合透明元件

18

二位二通电磁换向阀

1

组合透明元件

19

二位四通电磁换向阀

2

组合透明元件

20

O”型三位四通电磁换向阀

1

组合透明元件

21

H”型三位四通电磁换向阀

1

组合透明元件

22

M”型三位四通电磁换向阀

1

组合透明元件

23

二位四通行程换向阀

1

组合透明元件

24

三位五通手动换向阀

1

组合透明元件

25

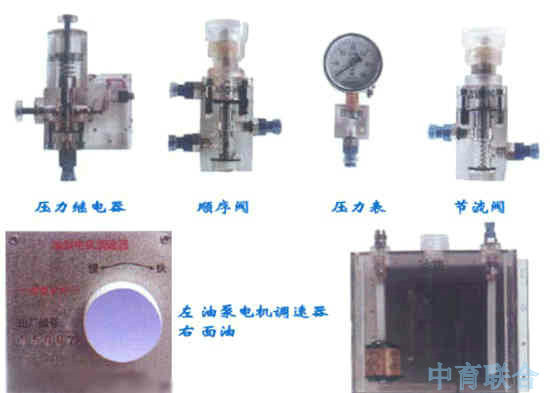

压力继电器

1

组合透明元件

26

压力表

3

组合透明元件

27

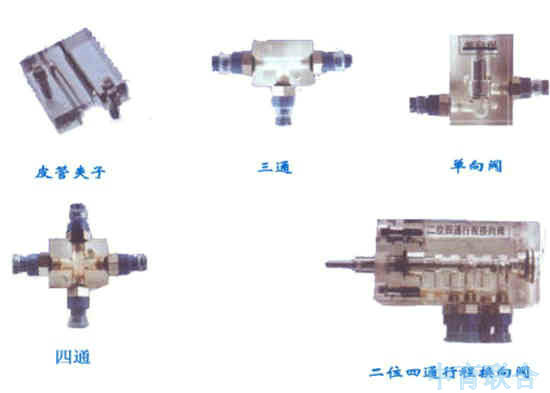

皮管夹子

10

组合透明元件

28

三通

12

组合透明元件

29

四通

5

组合透明元件

30

220V电源插头线

1

电 器 配 件

31

电磁阀通用连结线

3

电 器 配 件

32

压力继电器插头线

1

电 器 配 件

33

实验检修工具盒

1



34

检修备用配件盒

1



35

毛巾

5



36

透明液压皮管

30



37

专用液压油

1



38

油盘(配滤油网)

1



39

透明液压演示系统使用手册

1



40

透明液压演示系统装箱清单

1
