△ 中央空调微机控制实验台

硬件设备：
1、用于数据采集、控制和信息化智能控制的微型处理器,640×480像素液晶显示器。
2、实验装置由冷水机组、空气处理箱、模拟风雪输送系统、模拟大厅以及快速电加热锅炉、主操作台等组成。
3、采用上送下回的循环方式,模拟大厅采用风机盘和,三种速度不同程度的制冷方式。
4、采用变流量输送煤水制冷(制热),室内温度自室内温度仪所控制,室内相对湿度由数字式相对湿度仪所控制。
5、空气处理箱由新、回风比例混合,过滤器、降温降湿、加湿器、加热器、以及变风量的风机所组成,整个装置紧凑、合理、可视性强,学生通过透明的有机平板玻璃,一目了然,加深对空气处理原理和过程的理解。
6、设置两个不同的供冷(热)系统:一是风管式集中送风调节系统;二是局部式送风空气调节系统。
7、可进行手触摸控制菜单,也保留常用的人工控制。
8、冷水机组1套,进口压缩机l.5匹,采用R22制冷剂,循环风量。3000m³/h。一系列过热、过载、温度保护装置,还有水冷式冷凝器,水冷式蒸发器、热力膨胀阀、供液电磁阀,卸载电磁阀、供煤水电动阀,数字显示高压压力表、低压压力表、高低压保护继电器等等。
9、供水水泵2套,2吨冷却塔,膨胀水箱,模拟锅炉。
l0、温度传感器15只,流量传感器2套,相对湿度传感器1套,温度断路器1只,进口变频器2套,数量显示仪2套。
11、变风量风机盘管,独立数显温控器1套3350/2270QRPM。
12、为了方便教师上课讲解,增置了载冷剂系统图灯光显示板,系统的动作状况此板一目了然,生动直观。

软件方便：
1、触摸屏微型处理器与数据采集板压力变送器(0-5V),温度变送器(0-5V～10℃～70℃)水流量和风流量(0℃5V)相连。
2、触摸屏做型计算机数据采集及菜单式控制系统,包括制冷数据采集、水系统数据采集、菜单式故障设置、故障语言提示、参数存储相打印,可改变参数显示时间,并且装有串行打印口。
3、实现微型计算机对中央空调的各运行参数实时监控,需提供两种控制方式:一种是在中央空调配置和微型计算机内进行控制。二种是保留传统的常规操作功能,以免微型计算机因病毒死机而影响上课做实验。
4、电路控制系统一套:包含故障设置器、电路控制箱、可调变频器、高低压力控制继电器、冷却水流量控制继电器、风量控制继电器,冷冻水温度传感器,卸载电磁阀的数据处理。

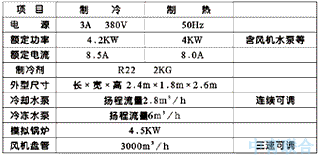

中央空调实验设备主要技术参数：
