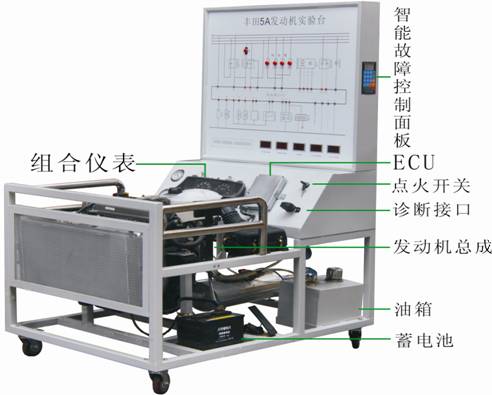

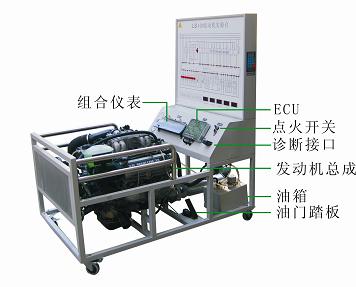

丰田 5A发动机实验台

产品名称：丰田系列发动机实验台（ 5A-FE）

产品简介：

●型号：ZY-F8232-16

●尺寸：1500×1000×1800（长*宽*高）

●使用环境： -5℃~ 40℃；湿度≤80%

●发动机类型：丰田 5A-FE电控发动机

●发动机型号： 5A-FE

●排量： 1.8L

●机油等级：API（美国石油学会）标准SG级

●蓄电池：免维护蓄电池60AH

产品组成：

丰田5AFE发动机总成和发动机控制单元、原车线束、仪表总成、冷却液温度传感器、进气温度传感器、节气门控制总成、进气压力传感器、氧传感器、点火开关、整套散热机构、汽油箱和汽油泵总成、蓄电池、电源总开关、五个数字电压表、真空压力表及燃油压力表、带有完整彩色电路原理图面板、外接式检测端子，智能故障设置盒总成、可移动台架、使用说明书及实验指导书。

功能特点

1、适用于各类学校汽车专业的实操培训与考核

2、真实的电控发动机全套系统零部件展示如：发动机总成和发动机控制单元、原车线束、仪表总成、冷却液温度传感器、进气温度传感器、节气门控制总成、进气压力传感器、氧传感器、

3、操纵各控制开关，可动态演示发动机的各种运行状况。

4、设置相关仪表和指示灯，可动态演示发动机的各种运行状况，实时显示发动机的状态、静态信号参数

5、设置各传感器和执行器故障模拟开关，可真实展现发动机在各种故障下的工作状况。

6、设置检测端子，可供学员使用仪器检测发动机各种工况下的信号以及数据：1）可运行各工况；2）实训台面板上绘有电路图；3）实训台面板上安装有检测端子，可直接在面板上检测各传感器、执行器、控制单元管脚的各种电信号；4）实训台面板上安装有各种仪表、可实时显示参数变化。

7、实训台安装有诊断座，可连接专用或通用型汽车解码器，对发动机电控系统进行自诊断。

8、实训台配备有智能故障设置装置。

9、台架附有专利证书复印件，万向自锁脚轮台架活动灵活，并带有自锁装置，便于移动教学；整体台架采用刚性结构焊接，所有材料如方钢、角钢等采用国际标准材料，支撑可靠，并布有减震元件；表面喷塑处理防腐蚀抗老化、不褪色。

10、附带配套的一体化教学资料：5AFE维修手册，一体化教案（含机械模块、执行器模块、传感器模块、电控模块、诊断模块、常见故障分析与排除模块、考核模块）、一体化指导手册各1套；

11、印刷：采用高强度高粘性的铝塑板，内容为大型彩色发动机系统电路图。

   【图片仅供参考】

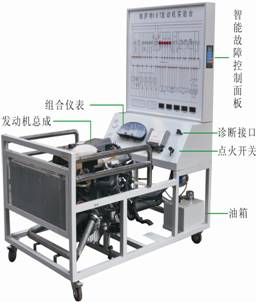

丰田 8A发动机实验台

产品名称：丰田系列发动机实验台（ 8A）

产品简介：

●型号：ZY-F8232 -8A

●尺寸：1500×1000×1800（长*宽*高）

●使用环境： -5℃~ 40℃；湿度≤80%

●发动机类型：丰田 8A电控发动机

●发动机型号： 8A

●排量： 1.8L

●机油等级：API（美国石油学会）标准SG级

●蓄电池：免维护蓄电池60AH

产品组成：

丰田 8A发动机总成和发动机控制单元、原车线束、仪表总成、冷却液温度传感器、进气温度传感器、节气门控制总成、进气压力传感器、氧传感器、点火开关、整套散热机构、汽油箱和汽油泵总成、蓄电池、电源总开关、五个数字电压表、真空压力表及燃油压力表、带有完整彩色电路原理图面板、外接式检测端子，智能故障设置盒总成、可移动台架、使用说明书及实验指导书。

功能特点

1、适用于各类学校汽车专业的实操培训与考核

2、真实的电控发动机全套系统零部件展示如：发动机总成和发动机控制单元、原车线束、仪表总成、冷却液温度传感器、进气温度传感器、节气门控制总成、进气压力传感器、氧传感器、

3、操纵各控制开关，可动态演示发动机的各种运行状况。

4、设置相关仪表和指示灯，可动态演示发动机的各种运行状况，实时显示发动机的状态、静态信号参数

5、设置各传感器和执行器故障模拟开关，可真实展现发动机在各种故障下的工作状况。

6、设置检测端子，可供学员使用仪器检测发动机各种工况下的信号以及数据：1）可运行各工况；2）实训台面板上绘有电路图；3）实训台面板上安装有检测端子，可直接在面板上检测各传感器、执行器、控制单元管脚的各种电信号；4）实训台面板上安装有各种仪表、可实时显示参数变化。

7、实训台安装有诊断座，可连接专用或通用型汽车解码器，对发动机电控系统进行自诊断。

8、实训台配备有智能故障设置装置。

9、台架附有专利证书复印件，万向自锁脚轮台架活动灵活，并带有自锁装置，便于移动教学；整体台架采用刚性结构焊接，所有材料如方钢、角钢等采用国际标准材料，支撑可靠，并布有减震元件；表面喷塑处理防腐蚀抗老化、不褪色。

10、附带配套的一体化教学资料： 8A维修手册，一体化教案（含机械模块、执行器模块、传感器模块、电控模块、诊断模块、常见故障分析与排除模块、考核模块）、一体化指导手册各1套；

11、印刷：采用高强度高粘性的铝塑板，内容为大型彩色发动机系统电路图。

LS400发动机实验台

系统组成：

采用LS400发动机及控制系统实物为基础，配有信号显示检测试验台，组合仪表、传感器与执行器、故障设置区、数字电压表、彩色发动机原理电路图等。

功    能：

1．发动机运行平稳，加速有力，排放达标，能满足电控柴油发动机的实践教学要求。

2.实训台面板安装有发动机电控单元检测端子，可在面板上直接测量电控单元每个管脚的信号参数，使用万用表或示波器完成整个电控系统的检测和排故训练。

3.可按需要任意设置故障，并可对照原理图现场检测和诊断故障。可模拟实际运行情况、可设置多种常见故障。

4.系统配有仪表、电压表，油压表及真空表显示发动机运行各种工况。

5.装有LED喷油器显示灯,显示发动机工作时序和转速高低。

6.配备I检测端口，可用检测仪读取故障码清除故障码，动态数据流读取，波形分析、远件执行、

7.金属铝质面板绘制彩色发动机原理图直观易懂，坚固耐用，美观大方。

8.钢结构支架经喷塑工艺制作而成，安全可靠、可移动台架。

【图片仅供参考】

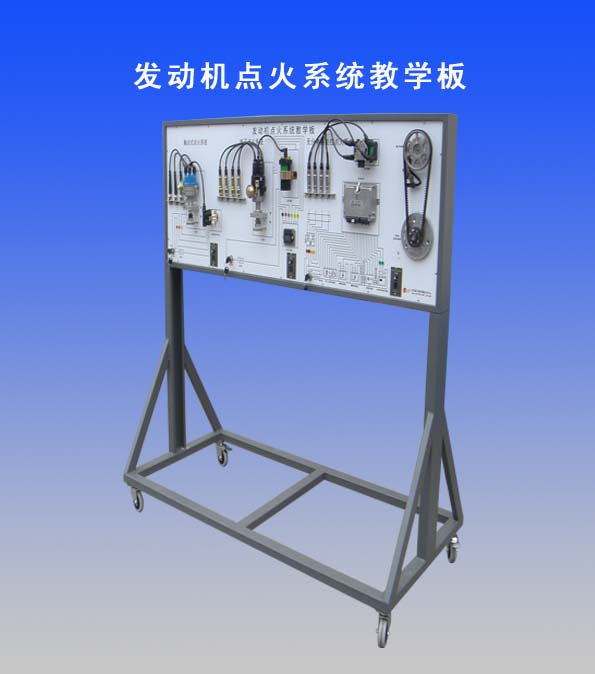

设备名称：大众点火示教板

技术指标要求：

产品简介：

●型号：ZY-4112

●使用环境：温度 -5℃~ 40℃；湿度≤80%

●汽车型号：大众型

●工作电压：220V

●频率：50/60HZ

●功率：1.5KW

●示教板尺寸：1000*500*1600（长*宽*高）

系统组成:

采用原厂发动机点火系统系统控制部分组成，配有信号显示检测试验台,传感器与执行器、故障设置区、彩色原理电路图等。

功    能：

1、电机带动，模拟发动机运转。安装在示教板上的触点式点火系统、霍尔效应式系统、无分电器电子点火系统的火花塞产生点火，充分展示发动机点火系统的工作过程。

2、示教板上安装有与部件相对应的检测端子，可使用检测仪器实时检测工况，测量出电压、阻值、电流、频率等信号参数。

3、可按需要任意设置故障，并可对照原理图现场检测和诊断故障。可模拟实际运行情况，可设置多种常见故障。

4、无需蓄电池，用DC12V电源，减少充电的麻烦，电源有防短路功能。

5、面板采用彩色点火原理电路图直观易懂，坚固耐用，美观大方。

结构与框架 ：

1本实验台控制面板采用纯铝塑板，控制面板上绘有彩色与原车控制系统相一致的直观电控系统原理图，加装交流电源漏电保护装置；转动元器件外加装防护装置。

2万向自锁脚轮台架活动灵活，并带有自锁装置，便于移动教学；整体台架采用刚性结构焊接，所有材料如方钢、角钢等采用国际标准材料，支撑可靠，并布有减震元件；表面喷塑处理防腐蚀抗老化、不褪色。

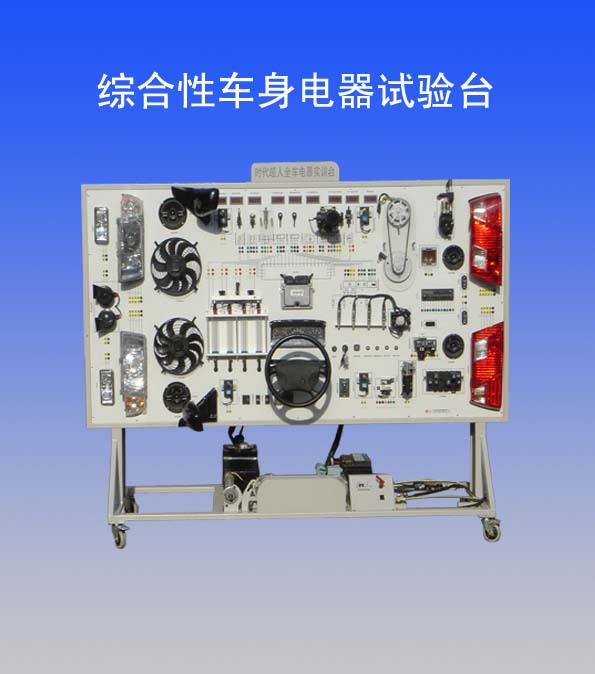

设备名称：大众时代超人2000型全车电路实验台

技术指标要求：

产品简介：

●型号：ZY-4112

●使用环境：温度 -5℃~ 40℃；湿度≤80%

●汽车型号：大众时代超人2000型

●工作电压：220V

●频率：50/60HZ

●功率：1.5KW

●示教板尺寸：2200×800×1800（长*宽*高）

产品组成：

仪表总成、发动机控制单元、前组合大灯、后组合尾灯、雨刮电机、起动马达、发动机、音响系统、点火线圈、点火开关、检测端子、组合开关、摇窗电机、后视镜、中央线路板、中控门锁、防盗系统、曲轴信号盘及凸轮轴信号盘、进气温度传感器、氧传感器、发动机转速传感器、凸轮轴位置传感器、空气流量传感器等、智能故障设置盒总成、可移动台架、使用说明书及实验指导书等等。

功能特点：

●本实验台适用于各层次汽车专业学员实操技能的培训考核操纵，可真实演示全车电路的工作过程。可使学生了解发动机的基本构造及工作原理，通过实物认识个传感器及执行器的位置及工作原理。

●完整真实的汽车零部件展示如：仪表总成、发动机控制单元、前组合大灯、后组合尾灯、雨刮电机、起动马达、发动机、音响系统、点火线圈、点火开关、组合开关、摇窗电机、后视镜、中央线路板、中控门锁、防盗系统、曲轴信号盘及凸轮轴信号盘、进气温度传感器、氧传感器、发动机转速传感器、凸轮轴位置传感器、空气流量传感器等。

●接通工作电源，操纵各种开关完成点火系统、起动系统、充电系统、灯光照明系统、电动门窗、仪表、音响工作，充分展示整车电器系统的工作过程。

●示教板上绘有完整的各系统电路图，可直观学习整车电器系统的工作原理。

●示教板上安装有与部件一一对应的检测端子，可使用检测仪器实时检测工况，测量出电压、阻值、电流等信号参数。

检测功能：

1配备原装OBD-II诊断座电脑数据检测端口，可通过连接专用或通用型解码器，发动机电控系统进行ECU故障码读取、故障码清除。

2设置发动机常见故障，进行各种系统故障模拟诊断与排除，充分调动学生的学习兴趣与实操能力。

3 可设置系统登陆密码：新建用户和密码设置与更改。

4可对发动机各电控系统主要传感器进行信号模拟，并实时检测因传感器输入信号的变化而导致的发动机状态的改变。

结构与框架 ：

1本实验台控制面板采用纯铝塑板，控制面板上绘有彩色与原车控制系统相一致的直观电控系统原理图，加装交流电源漏电保护装置；转动元器件外加装防护装置。

2万向自锁脚轮台架活动灵活，并带有自锁装置，便于移动教学；整体台架采用刚性结构焊接，所有材料如方钢、角钢等采用国际标准材料，支撑可靠，并布有减震元件；表面喷塑处理防腐蚀抗老化、不褪色。

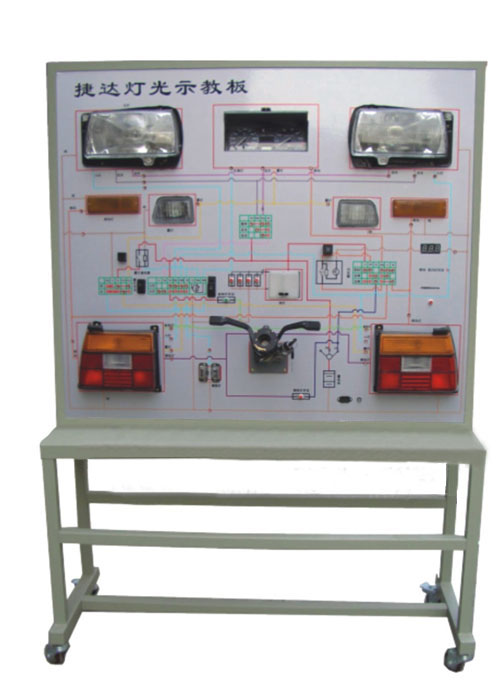

设备名称：大众捷达车系灯光系统

技术指标要求：

产品简介：

●型号：ZY-4112

●使用环境：温度 -5℃~ 40℃；湿度≤80%

●汽车型号：大众捷达

●工作电压：220V

●频率：50/60HZ

●功率：350W

●示教板尺寸：1600×1100×200

一、基本要求：

要求配置全新大众捷达车系灯光系统，灯光系统可以在台架上拆装，台架设计精巧、拆装便捷，学生进行部件安装后可进行配线、功能实验等。

二、系统组成要求：

点火开关、继电器和保险丝盒总成、雾灯、前照灯、转向灯、示宽灯、组合尾灯、牌照灯、阅读灯、组合开关、大灯开关、雾灯开关、危险灯开关、闪光灯继电器、倒车灯开关、刹车灯开关、开关电源、跳接线、移动台架、彩色电路系统原理图。

三、功能要求：

1、各种工况条件下正常运转，也可以模拟汽车运行中仪表系统、照明系统、信号系统的各种操作和显示；

2、面板上安装了和原机电脑上数量相同端子、序号对应的检测端子；

3、人工故障设置功能；

4、自接线式开放系统，便于学生在理解原理的基础上完成灯光系统电路的自配线连接。

四、结构与框架 ：

1本实验台控制面板采用纯铝塑板，控制面板上绘有彩色与原车控制系统相一致的直观电控系统原理图，加装交流电源漏电保护装置；转动元器件外加装防护装置。

2万向自锁脚轮台架活动灵活，并带有自锁装置，便于移动教学；整体台架采用刚性结构焊接，所有材料如方钢、角钢等采用国际标准材料，支撑可靠，并布有减震元件；表面喷塑处理防腐蚀抗老化、不褪色。

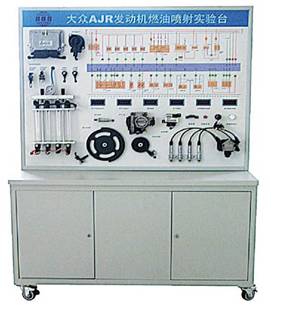

设备名称：大众电控发动机示教板

技术指标要求：

产品简介：

●型号：ZY-4110

●使用环境：温度 -5℃~ 40℃；湿度≤80%

●汽车型号：大众AJR

●工作电压：220V

●频率：50/60HZ

●功率：350W

●示教板尺寸：1600×1100×200

●储物柜规格：1600×500×700

产品组成：仪表总成、发动机控制单元、智能防盗钥匙、点火线圈、电子油门、点火开关、端子、智能故障设置盒总成、可移动台架、使用说明书及实验指导书等等。

功能特点：

1、本实验台可使学生了解智能防盗系统的基本构造及工作原理，通过实物认识各开关及执行器的位置及工作原理。

2、真实可运行的发动机燃油喷射系统，充分展示燃油喷射系统的组成主要结构和工作过程。转动曲轴位置信号轮，可演示电子燃油喷射方式。

3、学员可直观对照电路图和实物，认识和分析电子燃油喷射系统的工作原理。

4、示教板面板上安装有检测端子，可直接在面板上检测电子燃油喷射系统电路元件电信号，如电阻、电压、电流、频率、波形信号等。

5、示教板面板上安装有诊断座，可连接专用或通用型汽车解码器，对发动机电控系统进行读取故障码、清除故障码等自诊断功能。

6、示教板底座上配有 40cm左右的桌面，方便于放置资料、轻型检测仪器等。

7、示教板配备有使用说明书及相关资料。

8、配有智能化故障设置和考核系统，可自由设定任意一处电路的线路断路、对地短路、接触不良等故障现象；可根据设备使用要求调整故障设置点的数量和类型；配有设备的故障设置、故障排除、参数设定、信息反馈、考核评分等功能。

结构与框架 ：

1本实验台控制面板采用纯铝塑板，控制面板上绘有彩色与原车控制系统相一致的直观电控系统原理图，加装交流电源漏电保护装置；转动元器件外加装防护装置。

2万向自锁脚轮台架活动灵活，并带有自锁装置，便于移动教学；整体台架采用刚性结构焊接，所有材料如方钢、角钢等采用国际标准材料，支撑可靠，并布有减震元件；表面喷塑处理防腐蚀抗老化、不褪色。

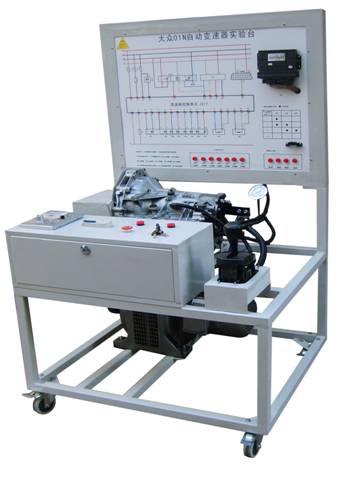

大众01N自动变速箱实验台

系统组成

全新01N自动变速器总成；

变频调速电机（含调速控制系统）；

故障智能模拟设置排除系统；

扭矩智能可调装置（含扭矩调节器）；

液压式制动负载调节装置；

自动变速器控制电路显示检测板；

彩色铝塑板雕刻电控系统原理图；

 高保真传感器信号、执行器指令屏蔽抗干扰系统（内置）；

可移动、可拆卸      机架（方钢）；

双排（电脑端及元件端）信号测试端子；

实验台系统采用整体喷塑，外表美观，耐用，不褪色；整体安装移动脚轮；

实训台使用说明书，

外形尺寸：（mm）

实验台大小：1200×850×1800

教学表达功能

1)        采用原厂自动变速器及原车自动变速器电脑，可完整直观进行变速器结构教学；

2)        参数数码显示，数字显示部分传感器数值变化（输入轴、输出轴、油温等）；

3)        电控系统各传感器、执行器的工作关系采用发光管进行提示（例如转速信号端的发光管可随着转速的改变而自动改变闪烁的频率）；且可进行人为控制灯光显示与否；

4)        挡位与换挡执行器工作可通过LED灯光显示，并随着不同档位自动变换（如切换到D档，则D档的工作指示灯亮切同时D档状态时参与工作的执行机构指示灯亮），有助学员理解档位与执行机构的工作关系；

5)        能观察负荷改变和发动机换挡时刻的变化关系（负荷用旋钮加以调节，并可直接对比不同负荷状态下的换档时刻）；

6)        执行机构机械动作、电磁阀工作状态变换同步显示；

7)        能够实现强制降挡功能（升档降档与随着负荷大小的变化而变化）；

8)        发动机转速、输入轴转速、输出轴转速同步数码显示，且可换算传动比，

9)        可显示各档位下对应的油路图，可直接观察各档位下油路的运行状态以及电磁阀工作状态，

10)      执行机构机械动作、电磁阀工作状态变换同步显示；

11)     配有实验台教学实训资料,与课本同步,实践结合。

故障诊断功能

1)        采用数码键盘设置与解除故障；可任意设置复合故障；可设置系统登陆密码：新建用户和密码设置与更改。采用隐蔽化故障设置以方便对学员进行考核；

2)        原车诊断接口，能够进行故障的自诊断或用通用或专用故障诊断仪读取故障码；

数据检测功能

1)        检测端子直接安装在铝塑板原理图上，能在对照原理的基础上进行电控系统各信号参数的检测；

2)        能通过实验检测数据并绘制换挡时刻曲线（换档图）；

3)        采用不磨损数据检测端子，可重复检测信号参数，避免损坏原车器件。

4)        双排信号测试端子设置，可检测ECU端和元件端分别在无故障和有故障状态下的参数对比情况。

5)  台架上配备简易电压表，方便检测电压信号。

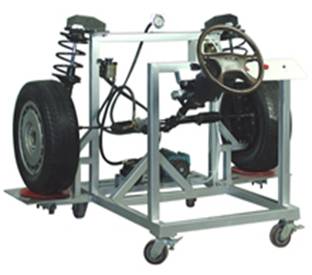

动力转向系统实验台

系统组成

1) 原车助力转向系统ECU；2) 助力转向系统；3) 悬架减振系统；4)  电动机；5)   车轮定位测试系统；6)  可移动机架；7) 故障设置排除系统；5) 实训台使用说明书，

外形尺寸：（mm）

示教板尺寸：1200×500× 1800mm；

教学表达功能

1)  展现电控助力转向系统的结构；

2)  展现悬架减振系统的构造；

3)  展现助力转向系统与悬架减振系统的依存关系；

4) 配有转角仪显示转向角度大小，演示前轮定位调整方法；

5)可分别模拟各车速下转向机构的工作状态；

6) 可通过数字键盘（或遥控）进行故障设置与排除；可设置系统登陆密码：新建用户和密码设置与更改。采用隐蔽化故障设置以方便对学员进行考核；

7) 安装检测端子，无损重复检测控制系统信号；

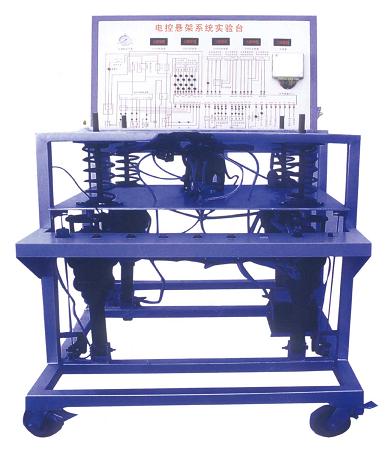

LS400电控悬架实训台

系统组成

1)原车原装电脑、传感器、执行器、减 震器等；

2) 彩色原理图检测面板；

3)  可移动支架；

4) 故障设置系统；

5) LED辅助教学系统；

6) 实验台采用整体喷塑，外表美观，耐用，不褪色；整体安装移动脚轮；

外形尺寸：（mm）

示教板尺寸：1200×500× 1800mm

教学表达功能

1)  指针式仪表检测工作气压；

2)  数字仪表显示各高度传感器工作电压；

3) 模拟路面情况、载荷变化情况、行驶状况进行电脑自动调整；

4)  急加速时自动调节平衡；

5) PVC原理图上安装检测端子，可重复无损检测控制系统信号；

6)  LED发光管随时监测各传感器工作过程；

7) 可通过数字键盘（或遥控）进行故障设置与排除；可设置系统登陆密码：新建用户和密码设置与更改。采用隐蔽化故障设置以方便对学员进行考核；

8)  小巧而隐蔽的故障模拟装置、便于学生考试；

9)    实验台系统采用整体喷塑，外表美观，耐用，不褪色；整体安装移动脚轮；实验台使用220V照明电，操作简便。

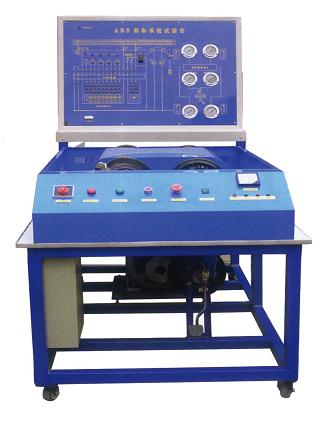

ABS防抱死实验台

系统组成

 ABS系统组件、低型L柜；（内设智能单片机控制系统）、可移动实验台机架；路面附着系数调节系统；ABS控制电路、油路显示检测板；彩色铝塑板电控系统原理图； 高保真传感器信号、执行器指令屏蔽抗干扰系统（内置）；双排（电脑端及元件端）信号测试端子；实验台系统采用整体喷塑，外表美观，耐用，不褪色；整体安装移动脚轮；

外形尺寸：（mm）

实验台大小：1500×1000×1800

教学表达功能

1)   采用原厂 ABS组件及其控制系统；

2)   ABS实际系统和模拟系统可任意切换；

3)   脚踏板动作同步显示ABS液压油路三种状态显示；

4)   手控选择ABS液压油路升压、保压、降压三种状态显示；

5)    可变路面附着系数，汽车制动ABS功能显示；

6)    参数数码显示（轮速）；

7)    电控系统各传感器、执行器的工作关系采用发光管进行提示（如转速信号端的发光管可随着转速的改变而自动改变闪烁的频率）；且可进行人为控制灯光显示与否；

8)    采用动态发光片展示ABS工作过程中升压、保压、降压状态下的液压油路状态；

9)   可对不同基础的学员进行分层次循序渐进教学；

故障诊断功能

1)     采用单片机设置与排除故障；可任意设置复合故障；采用隐蔽化故障设置以方便对学员进行考核；

2)      可设置轮速传感器疑难故障；（间隙故障）

3)       设置原车标准检测端口（例如：OBD-Ⅱ）；可用通用或专用故障诊断仪检测或设置ABS系统参数；

数据检测功能

1)        采用不磨损检测端子，电控系统各信号可重复无损益检测；

2)        检测端子直接安装在铝塑板原理图上，能在对照原理的基础上进行电控系统各信号参数的检测；

3)        双排信号测试端子设置，可检测ECU端和元件端分别在无故障和有故障状态下的参数对比情况；

4)     台架上配备简易电压表，方便检测电压信号。

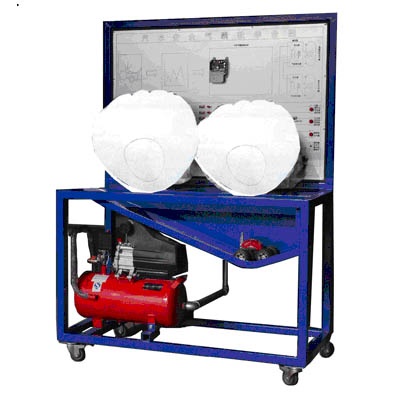

大众安全气囊实验台

系统组成

（1）、典型车系安全气囊全套组件（2）、彩色电控原理图（3）、可移动实验台架（4）、集中（或遥控）故障设置系统（5）实验台系统采用整体喷塑，外表美观，耐用，不褪色；整体安装移动脚轮；

外形尺寸：（mm）

1260×400× 1800 mm

教学表达功能

（1）、可循环演示气囊的爆开过程；

（2）、可对传感器相关数据进行检测，

（3）、可设置故障，并可读取故障码和清除故障；

（4）、可清除气囊炸开后的全部故障，便于下次重新启动；

（5）、电控系统各传感器、执行器的工作关系采用发光管进行提示且可进行人为控制灯光显示与否；

（6）、采用不磨损检测端子，电控系统各信号可重复无损益检测；

（7）、安全气囊完全在电脑控制下工作，若有故障存在则气囊不起作用；

（8）、 具有诊断接口，可用电脑诊断仪进行故障诊断。

产品名称：大众电控发动机拆装翻转架

产品简介：

●型号：ZY-E603TE-5

●外型尺寸：1100X700X1100(mm)

●使用环境： -5℃~ 40℃；湿度≤80%

●发动机类型：大众电控发动机

●发动机型号：AJR

●排量： 1.8L

●重量：100± 10kg。

产品组成：

完整原厂发动机总成及附件、翻转架、减速电机、接油盘、移动式滚轮台架组成

结构与框架 ：

1、采用减速旋转系统，使机体翻转灵活轻便，且能翻转360°

2、所有材料如方钢、角钢等采用国际标准材料，支撑可靠，并布有减震元件

3、为确保安全可靠，重心设计低

4、为便于拆装时存放机油或发动机零部件，在台架底部应设有大的油盘可做到工具、零件、机油不落地。

5、适用于各级别的培训与考核；

8、为使整机便于移动，采用万向脚轮装置，装有增大力矩打减速装置，并有自锁功能，可手动将固定在台架上的物体‘发动机在拆装过程中可实现翻转，并可在任何角度停留，使拆装得心应手。

9、台架用高温喷塑处理，持久耐用。

10、配备授课教师使用说明书，方便教学，可用于培养学生对发动机的拆装顺序，装配要求，及拆装中的注意事项，以求达到学生能够通过拆装以熟悉发动机的组成，发动机零件的安装位置，发动机传感器的位置的目的。

11、配备维修手册、合格证、保修卡。

防盗与智能锁匙实训台

设备名称：大众捷达防盗与智能锁匙实训台

技术指标要求：

产品简介：

●型号：ZY-4112

●使用环境：温度 -5℃~ 40℃；湿度≤80%

●汽车型号：大众捷达

●工作电压：220V

●频率：50/60HZ

●功率：350W

●示教板尺寸：1600×1100×200

一、结构组成要求：

发动机控制单元、仪表、防盗单元、点火线圈、电子点火控制模快、高压线、火花塞4个、曲轴位置传感器及信号轮、轮轴位置传感器及信号轮、正时皮带、代替喷油嘴4个发光二极管、诊断座、点火开关、智能化故障设置模块、移动底座、60AH以上免维护蓄电池、智能锁匙1套、1台优利德UT2025B系列双通道数字示波器、带动信号轮转动的电机。（注：未标数量的产品均为一套）

二、功能要求：

1、配有合法钥匙和非法钥匙起动设备，合法钥匙可使发动机电控系统产生喷油器喷油、火花塞点火、油泵工作，非法钥匙点火则锁住发动机电控系统；

2、示教板上绘有彩色电路图，喷绘图由有机机玻璃保护，四周由铝材镶边；

3、示教板上安装有检测端子，可直接在面板上检测汽车防盗系统各单元电路的电信号；

4、示教板上安装有诊断座，可连接专用汽车解码器，对发动机控制单元、防盗控制单元进行读取格障码、清除故障码、读取数据流；

5、示教板采用钢性焊接，表面烤漆，带自动锁脚轮；

6、示教板配备有使用说明书，设备电路原理图及相关说明书；

7、带有智能化故障设置接口；

8、配备相应教学使用手册和实验实训指导书。

产品名称：大众帕萨特1.8T发动机实训台

产品简介：

●型号：ZY-F8231-18

●尺寸：1500×1000×1800

●使用环境： -5℃~ 40℃；湿度≤80%

●发动机类型：电控1.8T发动机

●发动机型号：1.8T

●排量： 1.8L

●机油等级：API（美国石油学会）标准SG级

●蓄电池：免维护蓄电池

●万向自锁脚轮台架活动灵活，并带有自锁装置，便于移动教学；整体台架采用刚性结构焊接，所有材料如方管、角钢等采用国际标准材料，支撑可靠，并布有减震元件；表面喷塑处理防腐蚀抗老化、不褪色。

●控制面板采用纯铝塑板，控制面板上绘有彩色与原车控制系统相一致的直观电控系统原理图，并配有使用说明书及实验指导书

产品组成：

发动机总成和发动机控制单元、原车线束、仪表总成、冷却液温度传感器、进气温度传感器、节气门控制总成、进气压力传感器、氧传感器、点火开关、整套散热机构、汽油箱和汽油泵总成、蓄电池、电源总开关、五个数字电压表、真空压力表及燃油压力表、带有完整彩色电路原理图面板、外接式检测端子，智能故障设置盒总成、可移动台架、使用说明书及实验指导书。

功能特点

●本实验台可使学生了解发动机的基本构造及工作原理，通过实物认识个传感器及执行器的位置及工作原理。

●通过显而易见的电脑检测端子，配合万用表检测如节气门位置传感器、进气温度传感器、水温传感器、爆震传感器、氧传感器等各传感器和执行器的电压及电阻值。

●设置发动机常见故障，通过故障显示，进行学生故障分析、检测诊断实训，培养学生故障分析检测诊断思维能力

●显示功能

●可通过原厂组合仪表、可以看到发动机的转速，及其他指示灯的工作情况，实时显示发动机的状态、静态信号参数

●通过压力表显示燃油、真空表显示进气空气压力的实际数据；还可以看到进气真空度随负载而变化的情况

●LED电压表实时显示传感器变化，喷油器脉冲LED灯显示，有喷油脉宽表（实时信号）

检测功能：

配备电脑数据检测端口，可通过连接专用或通用型解码器，发动机电控系统进行ECU故障码读取、故障码清除。

功能可配：网络型智能化故障诊断和考核平台接口，与网络型智能化故障诊断和考核平台对接后实现以下功能：

1、可编辑试题及答案、试题存盘、导入试题。每道试题包括的信息：试题序号、试题描述、答案、是否要求答案限时、限时时间、答案输入次数限制。

2、可对班级每个学生的考核成绩进行统计，形成班级成绩报表（学生姓名、报考界别、考试成绩）。

3、可对发动机各电控系统主要传感器进行信号模拟，并实时检测因传感器输入信号的变化而导致的发动机状态的改变。

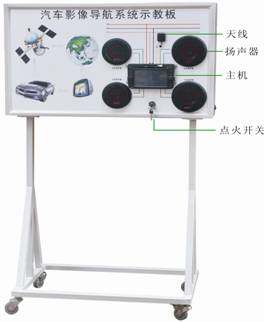

GPS实训台

设备名称：大众速腾GPS实训台架
