产品概述：

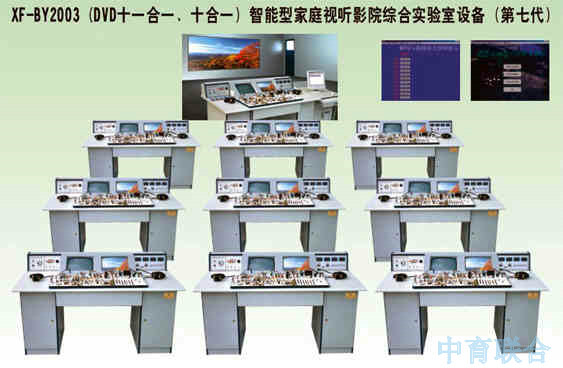

　　ZY智能型家庭视听综合实验室设备（第七代）是在家庭视听影院综合实验室设备的基础上进行了外形地改造，在赋以功能强大的多媒体教学软件，不仅在硬件结构上更加合理，紧凑、美观，使实验室整体视野明显开阔。而且在软件的支持下，使家用电器教学向智能化，高层次迈进。
显著特点：
1、所配软件可通过人机对话进行故障模拟，故障分析，资料查询等操作。若再配上投影仪等辅助多媒体设施，进行电化教学，效果回更加理想。
2、黑白、彩色显示管采用卧式安装结构，不仅降低了实验台的高度，而且避免了光线直射学生的眼睛，从而保护学生的视力。
3、显示仪表全部采用数字式，读取数据直观、准确。
4、彩电采用12C总线控制。
主要技术参数
　　工作电源：AC220V±10% 50Hz　　相对湿度：≤85% （25℃）　外形尺寸：1600mm×850mm×960mm
　　工作温度：-5℃ 40℃　　整机功耗：<200W
实验台主要组件配置
1、彩色、黑白电视信号发生器（可方便地直接选择测试信号）
2、全隔离调压器（内置式）
3、彩色、黑白14 显像管（彩管为西安彩虹新管）
4、便携式500型万用表
5、内置式5.1声道扬声器（8只喇叭）
6、电压电流指示表
7、电源空气开关、带短路和漏电保护
8、隔离电源输出插座
9、有线电视信号输出结构
10、立体声耳机插座及耳机
11、直流电源发生器有多种输出电压供选择：
　　①：-30V ②：+5V ③：+12V ④：+30V ⑤：+45V ⑥：+114V ⑦：+180V
实验单元板配置
1、遥控键和红外线发射实验线路板；
2、彩色电视机遥控实验线路板；
3、彩电高频调谐中放伴音实验线路板；
4、彩电解码、亮度、视频放大实验线路板；
5、彩电行场扫描实验线路板；
6、开关稳压电源实验线路板；
7、TA黑白电视机高频头、中放、伴音和视放实验线路板；
8、TA黑白电视机行场扫描实验线路板；
9、黑白电视机稳压电源实验线路板；
10、录音、放音、功率放大实验线路板；
11、调频、调幅超外差式立体声收音机实验线路板；
12、UPC黑白电视机高频头中放伴音视放实验线路板；
13、UPC黑白电视机行场扫描实验线路板；
14、UPC分立黑白电视机中放电路单元板；
15、黑白电视机场扫描行扫描实验线路板；
16、分立黑白电视机伴音鉴频、末级视放、伴音功放实验线路板；
17、DVD开关稳压电源实验线路板；
18、DVD机芯及伺服电路实验线路板；
19、DVD电脑控制、显示及遥控电路实验线路板；
20、卡拉OK及混响实验线路板；
21、AC-3、DTS双解码及2-5-1声道 3D环绕声实验线路板；
22、功放前置放大及显示电路实验线路板；
23、功放电源及功率放大电路实验线路板。
实验机种配置（DVD十一合一）
1、彩色东芝两片电视机、或选用彩色东芝单片线路电视机（12C智能总线控制，带AV、TV转换和重低音）；
2、DVD视盘机（兼容超级VCD/CVD/SVCD/DVCD/MP3/CD等）；
3、音响功率放大器（带数码混响及动态荧光显示）；
4、AC-3、DTS双解码及5.1声道环绕声功率放大器；
5、多功能信号源；
6、黑白东芝两片集成电路电视机；
7、黑白UPC三片集成电路电视机；
8、黑白分立元件电视机；
9、调频、调幅超外差式立体声收音机；
10、双声道立体声录放机；
11、教师多媒体实验演示软件。
实验机种配置（DVD十和一）
1、彩色东芝两片电视机/或选用彩色东芝单片线路电视机（12C智能总线控制，带AV、TV转换和重低音）；
2、DVD视盘机（兼容超级VCD/CVD/SVCD/DVCD/MP3/CD等）；
3、AC-3、DTS双解码及5.1声道环绕声功率放大器；
4、多功能信号源；
5、黑白东芝两片集成电路电视机；
6、黑白UPC三片集成电路电视机；
7、黑白分立元件电视机；
8、调频、调幅超外差式立体声收音机；
9、双声道立体声录放机；
10、教师多媒体实验演示软件。
