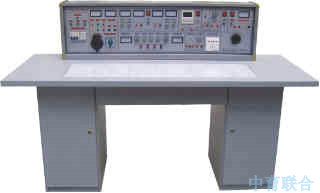

通用型电子实验台
| |
|
|
| 产品名称: |
通用型电子实验台 [2016-9-6 9:53:55] |
| 产品编号: |
|
| 产品型号: |
XDT-18B |
| 产品规格: |
|
| 产品价格: |
参考价：90000元/套（24座） |
| 详细说明: |
一、特点：
实验台具有较完善的安全保护措施，较齐全的功能（详见实验台结构简介）。实验桌中央配有通用电路板，电路板注塑而成，表面布有九孔成一组相互联通的插孔，元件盒在其上任意拼插成实验电路，元件盒盒体透明，直观性好，盒盖印有永不褪色元件符号，线条清晰美观。盒体与盒盖采用较科学的压卡式结构，维修拆装方便。元器件放置在实验桌下边左右柜内，大大提高了管理水平，规划化程度，大大减轻了教师实验准备工作。
二、适用范围：
适用于高等、中等、职校及技校电子技术等课程实验。该设备是现有实验室设备的更新换代或新建、扩建实验室的理想产品。它的配备是学校上水平、上等级的重要标志。
三、、实验台及操作桌结构：
| 1．实验台外壳尺寸：123×35×20cm? |
28．旋钮：E单元0～240V电压调节 |
| 2．三相保险座 |
29．插座：G单元220V输出插座 |
| 3．三相电源输入指标 |
30．旋钮：音频功率放大器音量调节 |
| 4．总开关：实验台电源总开关，带漏电、过载保护 |
31．接线座2只：音频信号输入 |
| 5．试验按钮：试验漏电开关漏电功能 |
32．按钮：单次脉使能开关 |
| 6．电源输入指示1只 |
33．接线座3只：单次脉冲输出口 |
| 7．电源输出指示3只(红、绿、黄三色) |
34．电表：函数发生器正弦波输出电压指示 |
| 8．交流电压表：指示输出线电压 |
35．旋钮：正弦波输出三级衰减幅度粗调 |
| 9．电压转换开关：与电压表配合使用，监示输出线电压的大小与对称情况 |
36．旋钮：正弦波输出口 |
| 10．接线座5只：A单元三相四线及地线输出 |
37．接线座：正弦波输出口 |
| 11．电流表W相电流输出指示 |
38．旋钮：矩形波输出幅度调节 |
12．O/I开关：三相四线电源输出控制
(提高安全系数) |
39．接线座：三角波输出口 |
| 13．接线座2只：B单元交流低压电源输出 |
40．旋钮：函数信号发生器频率细调 |
| 14．电表(2A)：B单元交流电流指示 |
41．接线座：矩形波输出口 |
| 15．旋钮：B单元3-24V交流低压选择输出 |
42．旋钮：函数信号发生器五级频率粗调 |
| 16．开关：C单元双路直流稳压电源开关 |
43．电表：函数发生器输出频率指示 |
| 17．旋钮：C单元双路Ⅰ路稳流调节 |
44．万用表：500型 |
| 18．旋钮：C单元双路Ⅱ路稳流调节 |
45．智能型交流电路测量电表：通过开关切换可同时测量电路I、U、KW、Kwh、T，八位液晶显示 |
| 19．接线座2只：C单元Ⅰ路直流稳压输出 |
46．实验桌面尺寸：160×70cm |
| 20．保险座：C单元双路稳压电源保险 |
47．通用电路板：规格35×90cm，元件盒在其上任意拼插进行实验 |
| 21．电表4只：双路稳压电源电压、电流指示 |
48．储存板：放置元件盒 |
| 22．接线座：D单元直流5V稳压输出 |
49．左储存柜：放置储存板（带门锁） |
| 23．电表：D单元电流0.5V输出指示 |
50．抽屉：放置常用工具 |
| 24．开关1：控制各低压交流电、信号源 |
51．右储存柜：放置储存板（带门锁） |
| 25．开关2：控制E单元交直流调压电源 |
52．示波器：型号不限（用户自备） |
| 26．电表：E单元交流电压输出指示 |
53．工具 |
| 27．接线座4只：E单元交流、直流输出口 |
| 四、实验台主要技术指标：
1、输入工作电源：单相输入
2、输出电源及信号
A单元：单相220V输出
B单元：交流3、6、9、12、15、18、24V
C单元：双路恒流稳压电源（具有过载及短路保护功能），二路输出电压都为0～30V，内置式继电器自动换档，由多圈电位器连续调节，使用方便，输出最大电流为2A，具有预 设式限流保护功能。
电压稳定度：<10-2负载稳定度：<10-2纹波电压：<5mv
D单元：直流稳压5V，电流0.5A
E单元：交直流电压0～240V连续可调，电流2A
F单元：220V电压输出，供外接仪器使用。?
3、单次脉冲源：每次均可输出一对正负脉冲
4、函数信号发生器（正弦波、三角波、矩形波）
①频率范围：5HZ-550KHZ分五个频段
②频率指示：由HZ表直接读出
③电压输出范围：正弦波：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V
三级衰减：0db、20db、40db具有连续细调
矩形波：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V，幅度连续可调
三角波：5HZ-550KHZ>１V
5、音频功率放大器：输入音频电压不低于10mv，输出功率不小于1W，音量可调，内有喇叭，用于放大器电路扩音，也可作信号寻迹仪器使用。
6、绝缘电阻：>5MΩ
7、漏电保护：漏电动作电流≤30mA
五、结构、配备及实验项目
（一）结构与配备(以二十四座为例)
1、实验桌:12台学生实验桌，一台两座，桌子外形尺寸:160×70×80cm。桌中央配置通用九孔电路板(尺寸35×90cm)，根据实验电路在其上任意拼插元件盒成实验电路，元件盒盒体透明直观，内装元件一目了然，盒盖印有永不褪色元件符号，线条清晰美观，盒盖与盒体采用压卡式结构，拆装维修方便。每张台桌配有一粒胶皮板，保护通用插板与桌面（如需要在桌上放置电动机、焊接等）台桌下都是元件储存柜，放置实验元器件。
2、示教控制台:1台示教控制台，分别控制12台学生验台上的电源，通用电路板演示屏立在实验桌上，尺寸为160×70cm。用于讲解、演示。
3、实验台:共13台，学生实验桌及示教控制台上各配备l台。
4、器材配备: 65只直流电表，13只万用表，13套实验所需电阻、电位器、电容，变压器、二极管、三极管、场效应管、集成、可控硅、传感器、逻辑电平显示及逻辑电平开关等元件单元盒(元件已装在单元盒内)。
5、用户自备器材：示波器（型号不限）；晶体管毫伏表。
（二）实验项目
| 1·晶体二极管的特性及检测 |
2·晶体三极管输入输出特性 |
3·低频小信号电压放大器 |
4·直接耦合两级放大器 |
| 5·RC耦合两级放大器 |
6·负反馈对放大器性能的影响 |
7·变压器耦合推挽功率放大器 |
8·互补对称推挽功率放大器 |
| 9·单相半波整流 |
10·单相全波整流 |
11·单相桥式整流 |
12·单相桥式整流滤波 |
| 13·单结晶体管特性 |
14·单结晶体管触发电路 |
15·晶闸管简单测试及可控整流电路 |
16·场效应管测试? |
| 17·串联型稳压电压 |
18·差动放大电路的研究 |
19·集成运放参数的测试 |
20·集成运放减法电路 |
| 21·集成运放加法电路 |
22·集成运放积分电路 |
23·集成运放微分电路 |
24·集成运放文氏正弦波振荡器 |
| 25·电容三点式振荡器 |
26·电感三点式振荡器 |
27·集成稳压电路 |
28·无稳态电路（多谐振荡器） |
| 29·施密特触发器 |
30·集成与门逻辑功能测试 |
31·集成非门电路逻辑功能测试 |
32·集成或门电路逻辑功能测试 |
| 33·集成与非门逻揖功能测试 |
34·CMOS门电路的测试 |
35·基本RS触发器 |
36·JK触发器 |
| 37·D触发器 |
38·555时基电路的应用（方波发生器) |
39·二一十进制计数器 |
40·二一十进制8421译码器 |
| 41·加法器 |
42·减法器 |
43·用集成与非门构成单稳态触发器 |
44·组合逻辑电路 | 利用上述44项实验元器件也可完成面实验
| 45·P-N结单向导电特性 |
78·用负反馈消除自激振荡 |
l11·运算放大器的基本接法 |
144·差动放大基本电路 |
177·基本带通滤波电路 |
210·硅稳压管稳压电路 |
| 46·三权管ICBO的测量电路 |
79·电池监视电路 |
112·电流差动式运放用作交流比例放大 |
145·运算放大器的差动输 |
178·典型带通滤波电路 |
211·单相半波可控整流 |
| 47·三极管ICEO的测量电路 |
80·场效应管、三极管组成放大电路 |
113·Vos的简易测量方法 |
146·反相输入求和运算 |
179·用双T网络组成的带阻滤波 |
212·单相桥式半控整流 |
| 48·三极管电流放大 |
81·PNP-NPN直接耦合放大电路 |
114·Aos的简易测量方法 |
147·同相输入求和运算 |
180·输出限幅的反相器 |
213·充电用硅整流器原理 |
| 49·三极管的VA特性 |
82·共基共射放大电路 |
115·Aod的简易测量方法 |
148·双端输入求和运算 |
181·实用差值运算放大器 |
214·感性负载对晶闸管的影响 |
| 50·带负载的单级小信号电压放大 |
83·晶体管开关作用 |
116·共模抑制比Cmrr的简易测试 |
149·基本积分电路 |
182·矩形波振荡电路 |
215·晶闸管触发导通试验 |
| 51·电压负反馈偏置电路 |
84·液位光电控制 |
117·最大共模输入电UIcm的简易测试 |
150·EG考滤泄漏阻对的积分运算电路 |
183·阻容移相触发电路 |
216·反电动势负载晶闸管电路 |
| 52·分压式电流负反馈偏置电路 |
85·简单的温控电路 |
118·Yopp的简易测试 |
151·提高积分时间常数的措施 |
184·电热褥调温装置 |
217·简易电子调压电路 |
| 53·用热敏电阻稳定工作点 |
86·模拟光控简易路灯自 动开关电路 |
119·SR的测量方法 |
152·快速积分电路 |
185·宽度可调的矩形波发生器 |
218·测试单结管分压比n |
| 54·用二极管稳定工作点 |
87·RC移相振荡器 |
120·基本同相放大接法 |
153·模拟一阶微分方程电路 |
186·简单的锯齿波发生器 |
219·单结管振荡电路 |
| 55·分析Ce对低频特性的影响 |
88·双T选频网络 |
121·运放构成的LC振荡器 |
154·模拟二阶微分方程电路 |
187·幅频可调的锯齿波发生器 |
220·单结管触发应用电路 |
| 56·共基极放大实验电路 |
89·双T选频网络组成的振 荡器 |
122·电热杯调温电路 |
155·基本微分电路 |
188·单相桥式整流常用画法电路 |
221·二极管"与"门电路 |
| 57·共集电极放大实验电路 |
90·变压器反馈式振荡电路 |
123·引到反向端输入调零措施 |
156·实用微分电路 |
189·全波整流电路的最大反向峰值电压 |
222·三极管"或"门电路 |
| 58·共源极基本放大电路 |
91·场效应管变压器反馈式振荡电路 |
124·引到同向端输入调零指施 |
157·利用间接方法得到近似微分 |
190·电容滤波电路 |
223·与逻辑形象化 |
| 59·场效应管自给偏压放大电路 |
92·防盗报警电路 |
125·为使电值不致过大的接法 |
158·基本对数运算电路 |
191·电容滤波带电阻负载 |
224·或逻辑形象化 |
| 60·场效应管分压式自偏压电路 |
93·串联型晶体振荡电路 |
126·利用三极管的基极电流实现对 |
159·利用三极管的对数特性组成对数运算电路 |
192·全波整流电容滤波电路 |
225·非逻辑形象化 |
| 61·场效应管共漏极电路 |
94·互补音频振荡讯响器 |
127·利用T型网络提高等效反馈电阻 |
160·反对数放大的基本电路 |
193·RC滤波电路 |
226·三极管"非"门 |
| 62·场效应管共栅极电路 |
95·报警讯响器 |
128·使互补管工作在甲乙类扩大输出电流的措施 |
161·Vo正比于VxVy电路Ios的温度补偿 |
194·多段RC滤波电路 |
227·三极管"与非"门 |
| 63·单管阻容放大电路 |
96·音乐门铃电路 |
129·对电容负载进行校正时措施 |
162·简单的过零此较电路 |
195·基本的LC滤波电路 |
228·三极管"或非"门 |
| 64·基本直流放大电路 |
97·电子报警器电路 |
130·反相输入保护措施 |
163·具有滞迥特性的比较电路 |
196·T型滤波电路 |
229·三扳管双稳态电路 |
| 65·用电阻提高后级发射极电位 |
98·差动放大电路的基本形式 |
131·同相输入保护措施 |
164·双限比较电路 |
197·二倍压整流电路 |
230·三极管单稳态电路 |
| 66·用稳压管提高后级发射极电位 |
99·电子门铃电路 |
132·利用稳压管保护器件 |
165·利用二级管作为上限检测幅度选择电路 |
198·三倍压整流电路 |
231·三极管多谐振荡电路 |
| 67·变压器耦合放大电路 |
100·准互补对称电路 |
133·电源极性错接的保护 |
166·双限三态比较电路 |
199·基本稳压管稳压电路 |
232·置位触发电路 |
| 68·甲类功率放大电路 |
101·三管OTL互补对称电路 |
134·电源启动瞬间过压保护 |
167·下限检幅选择电路 |
200·基本调整管稳压电路 |
233·射极耦合双稳态 |
| 69·乙类功率放大电路 |
102·长尾式差动放大电路 |
135·二极管检波电路 |
168·基本采样保护电路 |
201·具有放大环节的稳压电路 |
234·对称式多谐振荡器 |
| 70·串联电流负反馈 |
103·差动输入单端输出 |
136·利用PN结的温度系数测量温度的电路原理 |
169·RC无源网终的低通滤波电路 |
202·调整管稳流电路 |
235·环形多谐振荡器 |
| 71·串联电压负反馈电路 |
104·单端输入双端输出 |
137·双二极管限幅器 |
170·滤波电路接到组件的同相输入端 |
203·电子滤波器 |
236·微分型单稳态电路 |
| 72·并联电压负反馈电路 |
105·单端输入单端输出 |
138·反相运放基本电路 |
171·滤波电路接到组件的反相输入端 |
204·串联稳压电路 |
237·集成施密特电路 |
| 73·并联电流负反馈电路 |
106·双电源式长尾差动放大电路 |
139·可变比例放大 |
172·简单二阶RC滤波电路 |
205·并联稳压电路 |
238·矩形波发生器 |
| 74·两级放大电路中的负 反馈 |
107·差动式放大器实验电路 |
140·同相运放基本电路 |
173·典型RC有源滤波电路 |
206·电子催眠器 |
239·单脉冲电路 |
| 75·射极输出电路 |
108·具有恒流源的差动放大电路措施 |
141·电压/电流变换电路 |
174·两阶有源滤波电路 |
2O7·三端集成稳压电路 |
240·连续脉冲发生器 |
| 76·自举射极输出电路 |
109·单端输出差动放大电路的温讽分析 |
142·电流/电压变换电路 |
175·多路反馈二级有源滤波电路 |
208·正电源输出可调的集成稳压电路 |
|
| 77·用电容衰减高频电压 |
110·闪光器电路 |
143·电压跟随器 |
176·典型二阶高通有源滤波电路 |
209·单相全波可控整流 |
|
电子实验室成套设备元件清单（每台）
| 元 件 名 称 |
型 号 |
数 量 |
备 注 |
|
电 阻 |
5.1Ω |
2 |
1/2W |
|
电 阻 |
51Ω |
1 |
1/2W |
|
电 阻 |
100Ω |
3 |
1/8W |
|
电 阻 |
150Ω |
1 |
1/8W |
|
电 阻 |
200Ω |
1 |
1/8W |
|
电 阻 |
300Ω |
2 |
1/8W |
|
电 阻 |
470Ω |
1 |
1/8W |
|
电 阻 |
510Ω |
2 |
1/8W |
|
电 阻 |
820Ω |
2 |
1/8W |
|
电 阻 |
1K |
3 |
1/8W |
|
电 阻 |
1.5K |
1 |
1/8W |
|
电 阻 |
2K |
2 |
1/8W |
|
电 阻 |
2.4K |
3 |
1/8W |
|
电 阻 |
2.7K |
1 |
1/8W |
|
电 阻 |
3.3K |
3 |
1/8W |
|
电 阻 |
3.9K |
1 |
1/8W |
|
电 阻 |
4.7K |
2 |
1/8W |
|
电 阻 |
5.1K |
1 |
1/8W |
|
电 阻 |
6.8K |
2 |
1/8W |
|
电 阻 |
10K |
4 |
1/8W |
|
电 阻 |
13K |
1 |
1/8W |
|
电 阻 |
20K |
2 |
1/8W |
|
电 阻 |
39K |
1 |
1/8W |
|
电 阻 |
51K |
1 |
1/8W |
|
电 阻 |
100K |
2 |
1/8W |
|
电 阻 |
200K |
1 |
1/8W |
|
电 阻 |
1M |
1 |
1/8W |
|
电 阻 |
10M |
1 |
1/8W |
|
电 位 器 |
470Ω |
1 |
1/2W |
|
电 位 器 |
1K |
2 |
1/2W |
|
电 位 器 |
10K |
2 |
1/2W |
|
电 位 器 |
22K |
1 |
1/2W |
|
电 位 器 |
100K |
1 |
1/2W |
|
电 位 器 |
470K |
1 |
1/2W |
|
电解电容 |
1uF |
1 |
16V |
|
电解电容 |
10uF |
3 |
16V |
|
电解电容 |
47uF |
3 |
16V |
|
电解电容 |
220uF |
1 |
35V |
|
电解电容 |
470uF |
1 |
35V |
|
瓷片电容 |
300P |
1 |
63V |
|
瓷片电容 |
1000P |
2 |
63V |
|
瓷片电容 |
0.01uF |
2 |
63V |
|
瓷片电容 |
0.1uF |
1 |
63V |
|
瓷片电容 |
0.47uF |
1 |
63V |
|
音频输入变压器 |
|
1 |
|
|
音频输出变压器 |
|
1 |
|
|
变 压 器 |
220/6V.6V |
1 |
8W |
|
电 感 |
8Ω |
1 |
|
|
电 感 |
390UH |
1 |
|
|
二 极 管 |
4007 |
4 |
|
|
二 极 管 |
2AP9 |
1 |
|
|
发光二极管 |
|
2 |
|
|
稳压二极管 |
2CW54 |
2 |
|
|
稳压二极管 |
2CW76 |
1 |
|
|
晶 振 |
10M |
1 |
|
|
场效应管 |
3DJ6 |
1 |
|
|
单 结 管 |
BT33 |
1 |
|
|
晶 闸 管 |
KP1 |
2 |
|
|
三 极 管 |
3DG6 |
2 |
|
|
三 极 管 |
3DG12 |
1 |
|
|
三 极 管 |
3AX31 |
2 |
|
|
三 极 管 |
3DA1 |
1 |
|
|
三端稳压 |
7805 |
1 |
|
|
指示灯(信号灯) |
6V 0.1A |
1 |
|
|
开 关 |
|
4 |
|
|
喇 叭 |
8Ω/0.2W |
1 |
|
|
继 电 器 |
6V |
1 |
|
|
音乐集成 |
4V |
1 |
|
|
电平开关和逻辑电平指示 |
|
1 |
|
|
集 成 座 |
14脚 |
2 |
|
|
集 成 座 |
16脚 |
1 |
|
|
集成运放 |
UA741 |
2 |
|
|
定 时 器 |
NE555 |
1 |
|
|
TTL与非门 |
74LS00 |
1 |
|
|
TTL非 门 |
74LS04 |
1 |
|
|
TTL与 门 |
74LS08 |
1 |
|
|
TTL与非门 |
74LS20 |
1 |
|
|
TTL或 门 |
74LS32 |
1 |
|
|
译 码 器 |
74LS42 |
1 |
|
|
TTL触发器 |
74LS74 |
1 |
|
|
七段译码器 |
74LS247 |
1 |
|
|
全 加 器 |
74LS283 |
1 |
|
|
CMOS或非门 |
CD4002 |
1 |
|
|
共阳数码器 |
546R |
1 |
|
|
直流电表 |
10MA |
1 |
|
|
直流电表 |
200MA |
1 |
|
|
直流电表 |
1V |
1 |
|
|
直流电表 |
15V |
1 |
|
|
直流电表 |
±100UA |
1 |
|
|
工 具 |
|
万 用 表 |
MF47 |
1 |
|
|
尖 嘴 钳 |
|
1 |
|
|
螺 丝 刀 |
|
3 |
|
|
剥 线 钳 |
|
1 |
|
|
连 接 线 |
|
若 干 |
|
|
其 他 |
|
实验台 |
|
1台 |
|
|
实验桌 |
|
1张 |
|
|
防腐皮 |
|
1块 |
|
|
凳子 |
|
2张 |
|
|
|
|
|
|
|
